● ¿Qué es un molde de fundición a presión y por qué es importante?
● Componentes principales de un molde de fundición a presión
● Tipos de moldes de fundición a presión y cuándo utilizar cada uno
>> Troqueles de herramientas rápidas
>> Troqueles unitarios y troqueles recortados
● Cómo los expertos diseñan un molde de fundición a presión: paso a paso
>> 1. Fabricabilidad y evaluación preliminar.
>> 2. Definición de cavidades y área de proyección.
>> 3. Dimensionamiento del volumen, canales de inyección y rebosaderos
>> 4. Simulación y refinamiento iterativo.
>> 5. Creación, pruebas y validación de herramientas
● Factores clave de diseño que hacen o deshacen los moldes de fundición a presión
● Tendencias de la industria: moldes de fundición a presión más inteligentes y ecológicos
● Cómo respalda U‑Need los moldes de fundición a presión de alta precisión
>> Capacidades integradas para programas complejos
>> Precisión, plazos de entrega y control de calidad.
● Pasos prácticos para obtener moldes de fundición a presión de China
● Preguntas frecuentes sobre moldes de fundición a presión y fabricación de precisión
U-Need está en una posición única para ayudar a los compradores internacionales a diseñar y obtener moldes de fundición a presión de alto rendimiento y piezas metálicas de precisión de China, que combinan un diseño de herramientas experto con tolerancias ultra estrictas y una producción rápida y confiable. Esta guía reformula las herramientas para moldes de fundición a presión desde la perspectiva de un profesional y muestra cómo pasar del concepto a herramientas calificadas mientras se minimiza el riesgo, el costo y el tiempo de entrega. [heli-molde ]
En la fundición a presión de alta presión, el molde (o 'troquel') define no solo la forma de la pieza, sino también su estabilidad dimensional, rendimiento mecánico y acabado superficial durante toda la vida útil del programa. Un molde de fundición a presión bien diseñado puede producir piezas consistentes y repetibles en decenas o cientos de miles de disparos, mientras que un molde mal diseñado aumentará los desechos, el tiempo de inactividad y los costos de herramientas correctivas. [gmmoldtech ]
Desde una perspectiva de ingeniería y abastecimiento, el molde se ve mejor como una máquina herramienta de precisión : un conjunto de múltiples componentes que debe controlar el flujo, la ventilación, el enfriamiento y la expulsión del metal fundido de manera estrechamente coordinada. Esta es la razón por la que los OEM experimentados ya no tratan los moldes de fundición a presión como una compra única, sino como un activo estratégico que merece el mismo nivel de revisión del diseño y planificación del ciclo de vida que cualquier pieza crítica de equipo de producción. [fundición en molde ]

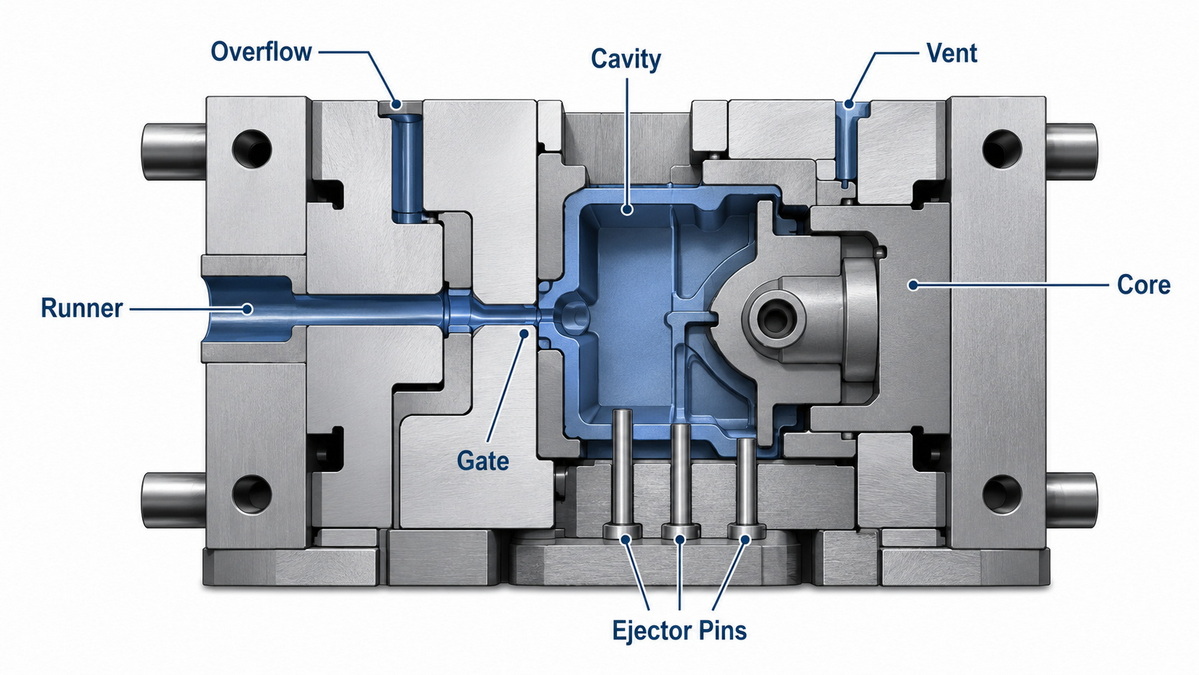

Un molde de fundición a presión moderno es más que una simple cavidad cortada en acero; es un sistema de herramientas completo diseñado en torno a su pieza y su proceso. Comprender sus componentes clave hará que las revisiones de diseño y las conversaciones con los proveedores sean mucho más productivas. [heli-molde ]
- Sistema de moldeado : incluye la cavidad, el núcleo, los insertos, los deslizadores y los pasadores del núcleo que crean la geometría real de la pieza. Estos elementos deben diseñarse para un flujo uniforme de metal, una contracción controlada y una expulsión confiable sin excoriación ni rebabas. [gmmoldtech ]
- Sistema de base de molde : placas y marcos de acero que sostienen todos los insertos de trabajo y permiten un montaje preciso en la máquina de fundición a presión, a menudo con tamaños estandarizados para facilitar el mantenimiento y el reemplazo. [fundición en molde ]
- Sistema de expulsión : pasadores expulsores, pasadores de retorno y elementos guía que empujan la pieza solidificada fuera del molde mientras protegen las superficies críticas de la deformación. [heli-molde ]
- Sistema de canal : red de bebedero, canal y compuerta que suministra metal fundido a la cavidad a velocidad y presión controladas, lo que influye en gran medida en la porosidad, los cierres en frío y el acabado de la superficie. [amfasinternacional ]
- Sistema de ventilación y desbordamiento : bolsillos de desbordamiento y ranuras de ventilación que capturan el primer metal más frío y expulsan el aire y los gases atrapados, lo cual es crucial tanto para la resistencia como para la calidad cosmética. [gmmoldtech ]
- Elementos auxiliares : componentes de posicionamiento, sujetadores, mecanismos deslizantes y canales de enfriamiento que garantizan una alineación repetible, extracción de calor y durabilidad a largo plazo. [fundición en molde ]
Los ingenieros de herramientas experimentados, incluido el equipo interno de U‑Need, tratan estos subsistemas como palancas que pueden ajustar para respaldar diferentes prioridades, como el tiempo de ciclo, la apariencia estética o la vida útil ante la fatiga. [zintilón ]
Elegir el tipo correcto de herramientas de fundición a presión es una de las primeras decisiones que determinarán el presupuesto y el cronograma de su proyecto. A continuación se muestran las categorías más comunes y dónde encajan en el ciclo de vida típico de un producto. [heli-molde ]

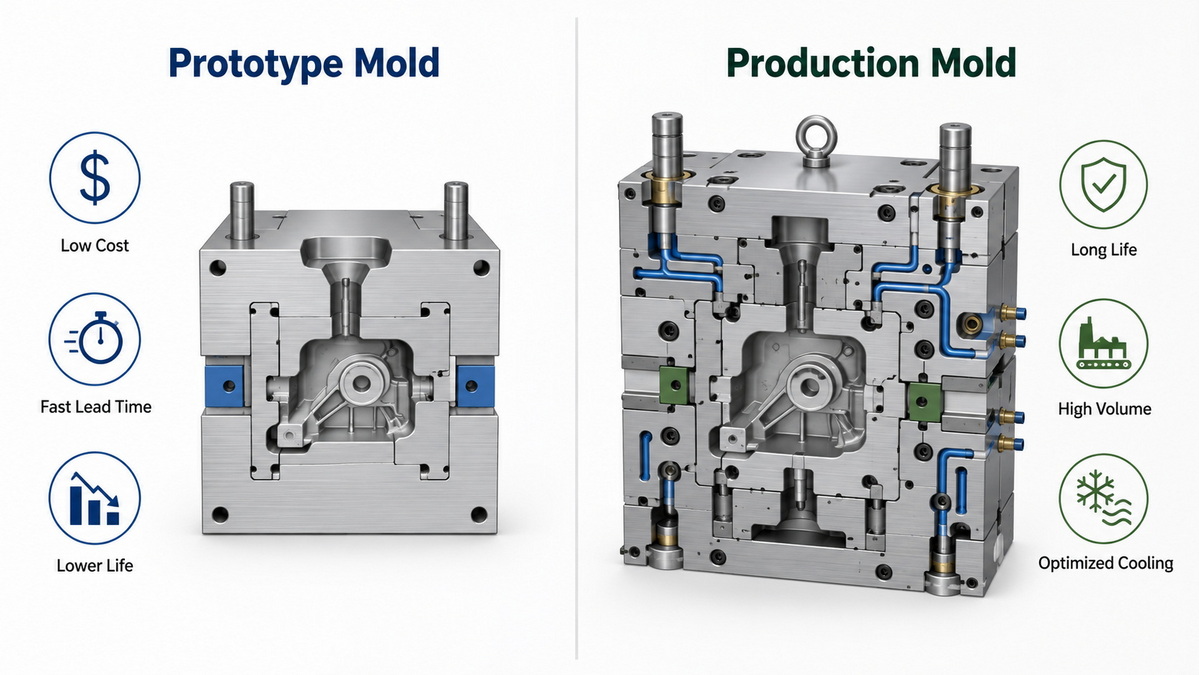

Los troqueles prototipo se utilizan para validar la forma, el ajuste y la función utilizando la misma o similar aleación y condiciones de proceso que la producción en masa, pero con una construcción simplificada y una vida útil más corta. A menudo utilizan aceros para herramientas preendurecidos y sin recubrimiento y una expulsión o enfriamiento menos optimizados, intercambiando la máxima durabilidad por un plazo de entrega más corto y una menor inversión inicial. [heli-molde ]
Para los equipos de ingeniería, los troqueles prototipo son ideales cuando se necesitan entre unos cientos y unos miles de piezas para validar las interfaces de ensamblaje, el comportamiento térmico o el rendimiento mecánico antes de comprometerse con una herramienta de producción completa. [amfasinternacional ]
El utillaje rápido se refiere a matrices o insertos producidos con procesos como la sinterización selectiva por láser o la deposición directa de metal, que acortan drásticamente el tiempo de entrega en comparación con el mecanizado tradicional únicamente. Estas herramientas pueden servir como soluciones puente entre los prototipos impresos en 3D y las herramientas de producción de larga duración, especialmente cuando su diseño aún está evolucionando pero necesita piezas similares a las de producción rápidamente. [kbrbuild ]
Las matrices de producción son los caballos de batalla de la fundición a presión de alto volumen, diseñadas para una larga vida útil, un estricto control de tolerancia y una automatización confiable. Por lo general, están fabricados con aceros para herramientas de alta calidad con circuitos de refrigeración optimizados, mecanismos deslizantes robustos y diseños refinados de compuertas y ventilación. [fundición en molde ]
Las variantes comunes incluyen matrices de una sola cavidad para piezas más grandes y matrices de múltiples cavidades para componentes más pequeños donde la producción por disparo es fundamental. Como regla general, cuantas más cavidades agregue, más atención deberá prestar para equilibrar el llenado, la expulsión y la accesibilidad al mantenimiento. [gmmoldtech ]
Las matrices unitarias son bloques de cavidades modulares que encajan en un soporte común, lo que los hace adecuados para piezas menos complejas y de bajo volumen donde el control de costos de herramientas es más importante que la máxima productividad. Los troqueles de recorte, por el contrario, son herramientas complementarias que se utilizan para eliminar rebabas, canales y desbordamientos de las piezas fundidas, y son esenciales para operaciones automatizadas de gran volumen. [fundición en molde ]

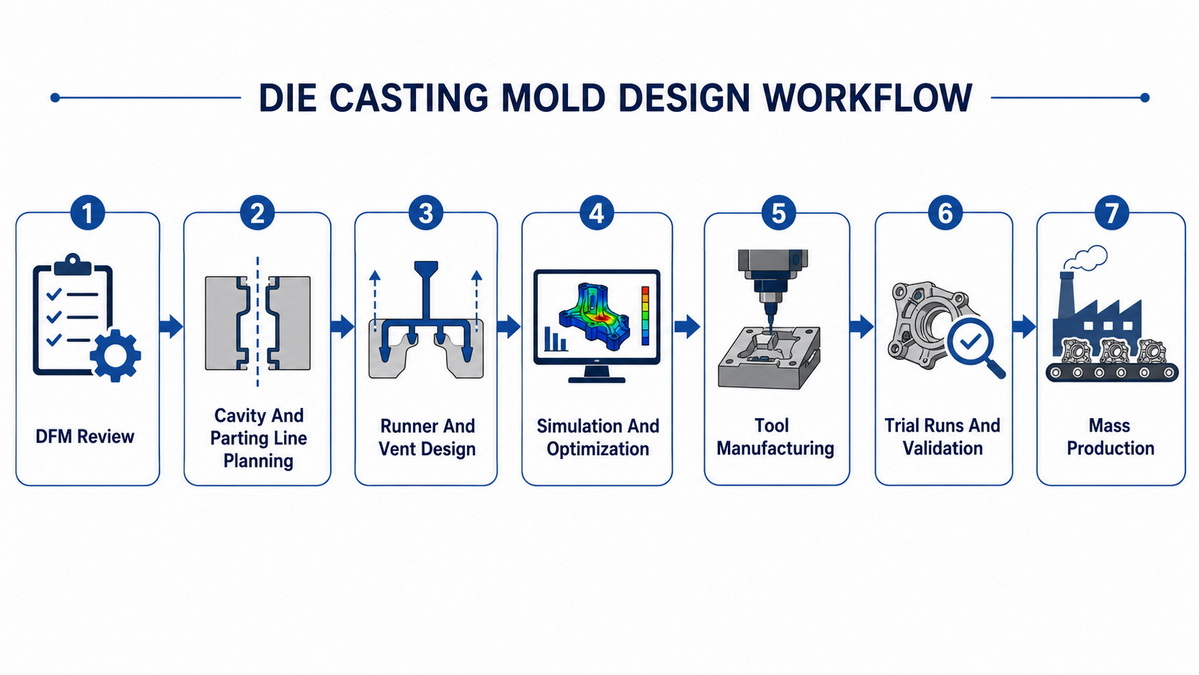

Desde el punto de vista de un ingeniero de herramientas, una matriz 'buena' no es un accidente; es el resultado de un proceso de diseño disciplinado. Cuando reviso o encargo moldes de fundición a presión para programas OEM, el flujo de trabajo suele seguir los pasos siguientes. [heli-molde ]
El diseño comienza con la evaluación de si la pieza es realmente moldeable a presión : la distribución del espesor de la pared, los ángulos de desmoldeo, los cortes socavados y las acumulaciones de tolerancias deben evaluarse frente a las realidades del flujo y la solidificación del metal fundido. Esta fase también incluye la verificación de los volúmenes anuales requeridos, la selección de aleaciones y los requisitos cosméticos para que el concepto de herramientas coincida con los objetivos comerciales. [amfasinternacional ]
La cantidad de cavidades está determinada por la producción requerida, el tiempo de ciclo objetivo y la capacidad de la máquina, y el área de proyección se utiliza para estimar la fuerza de sujeción y evitar la rebaba. Subestimar este paso es una razón común por la que las matrices de menor costo luego luchan con rebabas, fugas o desgaste prematuro en las líneas de separación. [gmmoldtech ]
Luego, los diseñadores de herramientas optimizan el volumen del troquel y el sistema de canales , dimensionando las compuertas y los canales para gestionar la velocidad del metal, la turbulencia y los gradientes de temperatura. Los desbordes y respiraderos estratégicamente ubicados capturan el primer metal más frío y expulsan el aire atrapado fuera de las secciones críticas, lo que afecta fuertemente la porosidad y la vida a la fatiga. [amfasinternacional ]
Hoy en día, los mejores proveedores de su clase utilizan la simulación de flujo y solidificación para predecir el comportamiento del llenado, los puntos calientes y los posibles defectos antes de cortar acero. Al ajustar las ubicaciones de las puertas, los tiempos de llenado y los circuitos de enfriamiento en la simulación, a menudo pueden reducir los ciclos de prueba y error en el taller y acortar el tiempo para lograr una producción estable. [kbrbuild ]
Una vez que el diseño está congelado, la matriz se fabrica, ensambla y pasa por una serie de pruebas, desde el primer disparo hasta estudios de capacidad en dimensiones críticas. En esta etapa, la colaboración entre el fabricante de herramientas y su equipo de ingeniería es esencial para alinear las desviaciones aceptables, los cambios de ingeniería necesarios y las ventanas del proceso final. [zintilón ]
La ventaja de U-Need es que combina mecanizado CNC de precisión, fabricación de moldes y fabricación de chapa metálica bajo un mismo techo , por lo que estos pasos se pueden coordinar rápida y directamente en lugar de a través de múltiples subcontratistas. [gmmoldtech ]
Más allá del proceso de alto nivel, varios detalles de diseño específicos tienen un impacto enorme en el rendimiento del molde y la calidad de las piezas. Cuando auditamos herramientas o propuestas de proveedores, observamos de cerca los siguientes factores. [fundición en molde ]
- Ángulos de tiro : un tiro adecuado en paredes y núcleos es esencial para una expulsión confiable y un bajo desgaste, ya que las paredes internas generalmente necesitan más tiro que las externas debido al comportamiento de contracción. [heli-molde ]
- Filetes y radios : las transiciones suaves reducen las concentraciones de tensión tanto en la herramienta como en la pieza, lo que mejora la vida útil ante la fatiga y limita los puntos calientes y la iniciación de grietas. [gmmoldtech ]
- Líneas de separación : la ubicación correcta y el soporte robusto en las superficies de separación evitan la rebaba y mantienen la integridad dimensional durante toda la vida útil de la herramienta. [heli-molde ]
- Resaltes y nervaduras : se utilizan para lograr rigidez y funcionalidad de montaje sin un espesor de pared excesivo, lo que ayuda a controlar el peso y evitar marcas de hundimiento y porosidad. [heli-molde ]
- Orificios, ventanas y símbolos : estas características influyen fuertemente en el flujo de metal y las rutas de ventilación, por lo que deben integrarse en la estrategia de compuertas y desbordamiento en lugar de tratarse como ideas de último momento. [heli-molde ]
- Uniformidad del espesor de la pared : el espesor constante de la pared favorece una solidificación predecible, reduce las tensiones internas y reduce el riesgo de cierres fríos y distorsiones. [amfasinternacional ]
Cuando un socio como U-Need revisa sus dibujos 2D y modelos 3D, gran parte de su retroalimentación DFM girará en torno a estas áreas, sugiriendo a menudo pequeños cambios de geometría que mejoran drásticamente la solidez de las herramientas. [gmmoldtech ]
La industria de la fundición a presión está evolucionando rápidamente bajo las presiones combinadas de costos, sostenibilidad y limitaciones laborales. Para los compradores, comprender estas tendencias puede ayudarles a especificar moldes que sigan siendo competitivos durante toda la vida de su programa. [jonesandwilkinson.co ]
- Automatización y fabricación inteligente : muchos talleres de moldes ahora integran sensores y planificación de mantenimiento basada en aprendizaje automático, lo que reduce el tiempo de inactividad y mejora la coherencia en tiradas de producción largas. [kbrbuild ]
- Materiales y revestimientos avanzados : los aceros para herramientas y los tratamientos superficiales de alto rendimiento mejoran la conductividad térmica y la resistencia al desgaste, extendiendo la vida útil del molde hasta en un 30 % en algunas aplicaciones. [kbrbuild ]
- Insertos impresos en 3D y enfriamiento conformal : la fabricación aditiva de insertos localizados permite canales de enfriamiento conformal y una extracción de calor más rápida, lo que puede reducir el tiempo del ciclo y mejorar la estabilidad dimensional. [kbrbuild ]
- Enfoque en sostenibilidad : la presión regulatoria y de los clientes empuja a los fabricantes hacia un menor consumo de energía, un mejor reciclaje de chatarra y procesos más ecoeficientes en toda la cadena de valor de la fundición a presión. [kbrbuild ]
Los proveedores con visión de futuro en China y en todo el mundo ya están invirtiendo en estas capacidades, e involucrarlos temprano le permite incorporar innovación al diseño del molde en lugar de adaptarlo más tarde. [jonesandwilkinson.co ]
Desde la perspectiva de un profesional de abastecimiento e ingeniería, el valor real de un socio como U-Need radica en cómo traduce los requisitos de diseño en resultados repetibles y medibles en el taller. U-Need se centra en proyectos personalizados y no estándar que exigen una colaboración estrecha en lugar de componentes estándar. [gmmoldtech ]
U‑Need combina mecanizado CNC de precisión, fabricación de moldes (incluidos moldes de inyección, troqueles de estampado y troqueles de forjado en frío) y fabricación de chapa metálica (corte por láser, doblado y estampado) bajo un mismo techo. Esta integración acorta los ciclos de iteración durante las pruebas de herramientas y DFM, reduce la falta de comunicación entre proveedores separados y simplifica la gestión de proyectos para OEM, marcas y distribuidores globales. [gmmoldtech ]
Las capacidades típicas incluyen fresado de alta precisión de 3 a 5 ejes, torneado de ejes y casquillos, mecanizado de aluminio, aceros, aceros inoxidables y plásticos de ingeniería, y producción flexible de bajo volumen adecuada para prototipos y series piloto. Para proyectos de fundición a presión, eso significa que se pueden producir rápidamente insertos de molde, núcleos y componentes de reemplazo críticos con un control dimensional consistente. [gmmoldtech ]
Según la información publicada por U‑Need, la empresa hace hincapié en tolerancias mínimas de hasta ±0,001 mm en características críticas seleccionadas, respaldadas por equipos calibrados y control de procesos y accesorios disciplinados. También destacan plazos de entrega de mecanizado urgente de tan solo 3 a 5 días para algunos proyectos, lo que es particularmente valioso para construcciones de ingeniería y modificaciones de herramientas urgentes. [gmmoldtech ]
En lo que respecta a la calidad, los clientes pueden esperar datos de inspección medidos, como informes de CMM e inspecciones del primer artículo para piezas críticas, en línea con las mejores prácticas de abastecimiento global. Combinado con la experiencia en automoción, equipos industriales, electrónica de consumo y componentes de automatización, esto ofrece a los compradores internacionales una base creíble para una cooperación a largo plazo. [gmmoldtech ]
Para los equipos de ingeniería y abastecimiento, trabajar con un socio de fabricación de precisión en China sigue un flujo de trabajo estructurado que puede optimizarse para reducir el riesgo. Basado en las mejores prácticas típicas y el proceso establecido por U-Need, un enfoque simplificado se ve así: [fundición en molde ]
1. Alcance del proyecto y RFQ : prepare dibujos 2D claros, modelos 3D, proyecciones de volumen anual y requisitos de materiales y tolerancias, incluidas cualquier prueba especial o necesidad de certificación. [gmmoldtech ]
2. Revisión y cotización de DFM : involucrar a los ingenieros del proveedor en el análisis de capacidad de fabricación; utilice sus comentarios para refinar la geometría, consolidar piezas cuando sea posible y elegir el nivel de herramientas adecuado (prototipo versus producción). [gmmoldtech ]
3. Prototipo o herramienta piloto : comience con un prototipo de matriz o herramienta rápida, cuando corresponda, para validar el diseño, la ventana de proceso y la funcionalidad antes de comprometerse con un molde de producción de larga duración. [heli-molde ]
4. Pruebas de herramientas y PPAP/FAI : ejecute pruebas definidas, recopile datos dimensionales y de proceso y alinee los criterios de aceptación; Aquí es donde la comunicación sólida y la presentación de informes transparentes son esenciales. [amfasinternacional ]
5. Gestión del ciclo de vida y puesta en marcha : planifique el mantenimiento preventivo, la recalificación periódica y posibles cambios de ingeniería, tratando el molde como un activo que necesita una estrategia de ciclo de vida, no solo una compra única. [kbrbuild ]
Abordar el abastecimiento de sus moldes de fundición a presión de esta manera ayuda a reducir el riesgo de subcontratación transfronteriza y, al mismo tiempo, aprovechar al máximo las fortalezas técnicas de su socio. [gmmoldtech ]
1. ¿Es la fundición a presión lo mismo que la fundición en molde permanente?
No. En la fundición en molde permanente tradicional, el metal fundido fluye por gravedad hacia la cavidad del molde, mientras que en la fundición a presión de alta presión, el metal se inyecta a alta presión, lo que permite paredes más delgadas y detalles más finos. [heli-molde ]
2. ¿Cómo se fabrican realmente los moldes para fundición a presión?
Los moldes de fundición a presión se producen a partir de aceros para herramientas endurecidos mediante mecanizado CNC de alta precisión, electroerosión, rectificado y tratamiento térmico posterior, seguido del montaje y prueba en una máquina de fundición a presión. [fundición en molde ]
3. ¿Cuánto dura un molde de fundición a presión?
La vida útil de la herramienta depende de la aleación, los parámetros del proceso, el grado del acero y el mantenimiento, pero con un diseño y cuidado adecuados, los troqueles de producción a menudo pueden realizar decenas de miles a cientos de miles de disparos antes de una renovación importante. [fundición en molde ]
4. ¿Qué tolerancias son realistas para las piezas fundidas a presión?
En comparación con el mecanizado, la fundición a presión tiene límites más estrictos en cuanto a las tolerancias alcanzables, pero con herramientas y control de procesos optimizados, las dimensiones críticas se pueden mantener de manera muy consistente y el posmecanizado generalmente se reserva para las interfaces más exigentes. [heli-molde ]
5. ¿Por qué trabajar con un socio integrado como U‑Need en lugar de con varios proveedores?
La consolidación del mecanizado de precisión, la fabricación de moldes y la fabricación de chapa metálica bajo un mismo techo reduce los gastos generales de coordinación, acorta los ciclos de DFM y de prueba, y mejora la responsabilidad por la calidad y la entrega en toda la cadena de valor. [zintilón ]
