L'usinage du titane est essentiel pour les pièces industrielles aérospatiales, médicales, énergétiques et hautes performances qui exigent un faible poids, une résistance élevée et une excellente résistance à la corrosion. Avec une sélection de nuance de titane, des paramètres de coupe, un outillage et une stratégie d'usinage appropriés, il est possible d'obtenir une production stable, une longue durée de vie des outils et des tolérances précises tout en maîtrisant les coûts. U-NEED soutient les marques, les grossistes et les fabricants mondiaux avec des services d'usinage OEM du titane pour les composants complexes et la production de petits et moyens lots.[1][2][3]
L'usinage du titane utilise le fraisage, le tournage, le perçage, l'alésage et d'autres processus CNC pour éliminer la matière du titane et de ses alliages afin de créer des pièces de précision. Ces processus doivent être adaptés aux propriétés particulières du titane telles qu'une faible conductivité thermique, une réactivité chimique élevée et un module d'élasticité relativement faible.[2][4][5]
Processus courants d’usinage du titane :
- Fraisage CNC pour pièces prismatiques et de forme libre de 3 à 5 axes.[1][2]
- Tournage CNC d'arbres, bagues et pièces cylindriques aéronautiques ou médicales.[5][2]
- Perçage, taraudage et alésage pour trous profonds et éléments filetés à haute résistance.[2][1]
- Opérations de finition comprenant l'ébavurage, le polissage et la préparation du traitement de surface.[5][2]
Le titane n'est pas extrêmement dur, mais son usinabilité est médiocre en raison de son comportement dans les conditions de coupe. Comprendre ces mécanismes est la première étape vers un usinage CNC robuste en titane.[3][2]
Principales raisons pour lesquelles le titane est difficile à usiner :
- Faible conductivité thermique : la chaleur reste près de l'arête de coupe au lieu de s'écouler dans les copeaux ou la pièce, provoquant une température élevée de l'outil et une usure rapide.[4][2]
- Haute réactivité chimique : Aux températures d'usinage, le titane a tendance à se souder à l'outil, créant des arêtes accumulées et une coupe instable.[6][4]
- Faible module d'élasticité : le titane a tendance à s'éloigner de l'outil, augmentant ainsi les vibrations et les erreurs dimensionnelles.[4][2]
- Tendance à l'écrouissage : frotter au lieu de couper crée une couche superficielle durcie qui endommage les outils lors des passes ultérieures.[6][4]
La sélection de la nuance de titane appropriée est essentielle car les propriétés mécaniques, la résistance à la corrosion et l'usinabilité diffèrent considérablement. Le meilleur choix dépend des exigences de l'application telles que la résistance, la durée de vie et les normes réglementaires.[1][5]
1. Grade 2 (commercialement pur) :
- Bonne formabilité et excellente résistance à la corrosion.
- Utilisé dans les équipements chimiques, les composants marins et les pièces industrielles générales.[7][3]
2. Catégorie 5 (Ti-6Al-4V) :
- L'alliage de titane le plus largement utilisé, offrant une haute résistance et de bonnes performances en fatigue.[8][3]
- Matériau standard pour l'aérospatiale, les dispositifs médicaux et les pièces mécaniques hautes performances.[5][1]
3. Niveau 23 (Ti-6Al-4V ELI) :
- Version interstitielle extra-faible de grade 5, avec une résistance à la rupture et une biocompatibilité améliorées.[9][1]
- Idéal pour les implants et les composants médicaux ou aérospatiaux critiques.[1][5]
4. Alliages haute température (par exemple Ti-6242, Ti-5553) :
- Conçu pour les composants aérospatiaux à haute température nécessitant une résistance à des températures élevées.[10][3]
Malgré une difficulté d'usinage plus élevée, le titane offre des performances exceptionnelles là où le poids, la corrosion et la biocompatibilité comptent le plus. Lorsqu'elles sont conçues et usinées correctement, les pièces en titane surpassent souvent l'acier, l'acier inoxydable et l'aluminium dans des environnements exigeants.[11][2]
Principaux avantages des pièces en titane :
- Rapport résistance/poids élevé : permet des composants légers capables de supporter des charges structurelles élevées dans les applications aérospatiales et de sport automobile.[3][2]
- Excellente résistance à la corrosion : fonctionne de manière fiable dans l'eau de mer, dans les traitements chimiques et dans des conditions de service agressives.[11][2]
- Biocompatibilité : Bien adapté aux implants, instruments chirurgicaux et dispositifs en contact avec les tissus humains.[2][1]
- Résistance à la chaleur et à la fatigue : maintient la résistance à des températures élevées et sous chargement cyclique.[8][3]
Le succès de l'usinage du titane dépend du contrôle de la chaleur, du flux de copeaux, des vibrations et de l'usure des outils. Un mauvais contrôle dans l’un de ces domaines entraîne rapidement des rebuts, des temps d’arrêt et des coûts d’outillage excessifs.[3][2]
- La chaleur localisée au niveau du tranchant provoque une déformation plastique et une rupture du revêtement des outils.[4][2]
- La durée de vie de l'outil diminue fortement si la vitesse de surface est trop élevée ou si l'application de liquide de refroidissement est inefficace.[12][3]
- Des copeaux longs et filandreux peuvent s'enrouler autour de l'outil, endommageant la pièce et augmentant la chaleur.[2][5]
- Le broutage et la déviation apparaissent facilement sur les pièces en titane à paroi mince ou élancées en raison de leur moindre rigidité.[4][2]
Les paramètres de coupe exacts dépendent de la qualité du titane, du matériau de l'outil, de la rigidité de la machine et du système de refroidissement, mais les fenêtres de démarrage aident les ingénieurs de procédés à affiner leurs programmes. Vérifiez et ajustez toujours sur la machine réelle.[13][1]
Plages de départ typiques :[14][13]
- Vitesse de coupe : 30-60 m/min (environ 100-200 SFM) avec des outils en carbure revêtus.
- Avance par dent : 0,10-0,25 mm/dent, selon le diamètre de l'outil et la rigidité de l'installation.
- Profondeur de coupe axiale : 0,5-1,5 mm pour finition et ébauche modérée.
- Engagement radial : Préférer un engagement radial faible avec une profondeur axiale plus élevée (fraisage dynamique).
Plages typiques :[13][3]
- Vitesse de coupe : 40-80 m/min pour les plaquettes carbure revêtues.
- Avance : 0,15-0,3 mm/tr pour l'ébauche, inférieure pour la finition.
- Profondeur de passe : 1-4 mm pour l'ébauche ; 0,2-0,8 mm pour la finition.

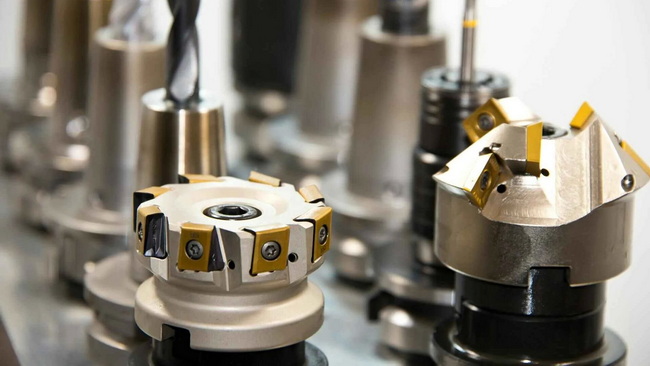

Le choix du bon matériau et du bon revêtement pour outils est essentiel pour contrôler l’usure et maintenir la précision dimensionnelle. L'usinage du titane impose des charges thermiques et mécaniques extrêmes aux outils de coupe.[15][4]
Options d'outillage efficaces :
1. Outils en carbure revêtus :
- TiAlN, AlTiN et les revêtements hautes performances similaires améliorent la résistance à la chaleur et à l'usure du titane.[16][12]
- Les revêtements réduisent la friction, aident à prévenir l'accumulation de bords et protègent le substrat à des températures élevées.[12][4]
2. Géométries nettes à râteau positif :
- Réduisez les forces de coupe et réduisez la génération de chaleur pendant la formation des copeaux.[15][4]
- Important pour minimiser l'écrouissage et éviter l'écaillage des outils.
3. Fraises et inserts spéciaux en titane :
- Conception des flûtes et préparation des bords adaptées à l'évacuation des copeaux et au contrôle des vibrations dans les alliages de titane.[6][4]
Une stratégie optimisée en matière de liquide de refroidissement et de lubrification prolonge considérablement la durée de vie de l'outil et améliore la stabilité de l'usinage du titane. Le liquide de refroidissement doit éliminer efficacement la chaleur et permettre une évacuation fiable des copeaux.[15][2]
Bonnes pratiques pour le liquide de refroidissement et les copeaux :
1. Liquide de refroidissement haute pression (HPC) :
- Dirige le liquide de refroidissement dans la zone de coupe, brise les copeaux et les élimine de l'outil et de la pièce.[17][15]
- Des pressions de 70 bars ou plus sont souvent utilisées dans les opérations aérospatiales de titane.
2. Fluides hautes performances :
- Les émulsions avancées et les produits synthétiques à haut pouvoir lubrifiant peuvent augmenter la productivité d'environ 40 % et prolonger la durée de vie des outils de 150 % dans des études de cas documentées sur le titane.[18][17]
3. Techniques de bris de copeaux :
- Utilisez des plaquettes brise-copeaux, des cycles de débourrage pour le perçage et des stratégies d'enjambement conçues pour les copeaux courts et contrôlés.[6][2]
Les stratégies de FAO modernes et les processus hybrides ont transformé la productivité de l'usinage du titane. Au lieu d'une ébauche conventionnelle lourde, de nombreux ateliers mettent désormais l'accent sur un engagement constant et une chaleur contrôlée.[12][8]
- L'usinage à grande vitesse avec un faible engagement radial maintient l'épaisseur des copeaux et la charge de l'outil constantes.[19][13]
- Les trajectoires de fraisage trochoïdales et dynamiques permettent des vitesses d'avance plus élevées, une chaleur réduite et une durée de vie améliorée dans l'ébauche du titane.[13][1]
- L'usinage assisté par laser chauffe localement le titane, réduisant ainsi les forces de coupe et permettant des vitesses plus élevées pour certains alliages.[8][12]
- La recherche montre que ces approches peuvent prolonger la durée de vie des outils plusieurs fois par rapport aux processus conventionnels dans les opérations difficiles d'usinage du titane.[12][8]
De bonnes décisions DFM réduisent les difficultés d’usinage, le temps de cycle et le coût global des pièces. Les ingénieurs doivent impliquer leur partenaire d'usinage dès le début pour ajuster les fonctionnalités avant de verrouiller la conception.[5][1]
Conseils DFM pour les pièces CNC en titane :
- Évitez les parois ultra fines et les poches extrêmement profondes qui augmentent la déviation et le broutage.[3][2]
- Utilisez des rayons de congé internes plus grands et évitez les coins internes pointus pour permettre des outils plus solides et plus rigides.[1][5]
- Standardisez les tailles de trous et les formes de filetage pour correspondre aux forets et tarauds disponibles pour le titane.[2][1]
- Envisagez de diviser les pièces monolithiques complexes en plusieurs composants si cela réduit les risques et les coûts d'usinage tout en répondant aux exigences de performances.[20][3]
Les pièces en titane de grande valeur nécessitent généralement des tolérances strictes et un contrôle minutieux de l'intégrité de la surface. La planification de l'inspection doit être alignée sur les normes de l'industrie pour les composants industriels aérospatiaux, médicaux et critiques.[8][3]
Éléments typiques de qualité et d’inspection :
- Tolérances dimensionnelles et géométriques :

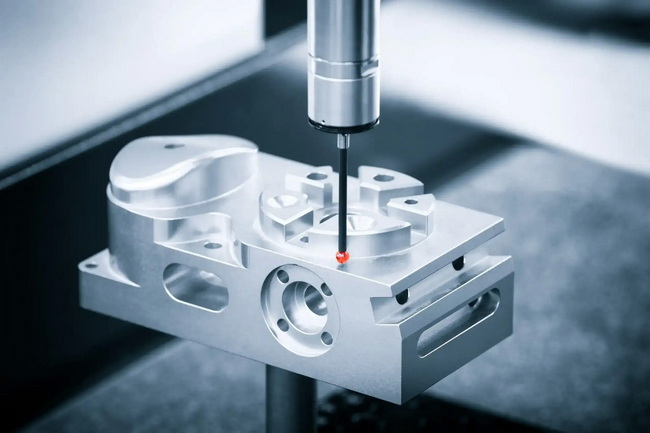

- Inspection CMM pour la position, la planéité, la concentricité et les légendes GD&T complexes.[5][3]
- Rugosité de surface :
- De nombreuses pièces en titane nécessitent des valeurs Ra inférieures à 1,6 μm sur les surfaces d'étanchéité ou de contact, et encore plus basses pour les composants médicaux.[8][2]
- Contrôles Non Destructifs (CND) :
- Méthodes de ressuage ou autres méthodes CND pour les pièces critiques en fatigue dans les secteurs aérospatial et médical.[3][8]
La résistance, la faible densité, la résistance à la corrosion et la biocompatibilité du titane prennent en charge une large gamme d'applications. L'usinage CNC est idéal pour les pièces en titane de faible volume et de grande complexité dans plusieurs secteurs.[11][2]
Applications représentatives :
- Aérospatiale : supports structurels, composants de train d'atterrissage, pièces de moteur, cadres de siège et raccords hydrauliques.[10][3]
- Médical : plaques osseuses, vis, composants articulaires, implants dentaires et instruments chirurgicaux.[1][2]
- Énergie et marine : composants offshore, corps de vannes, corps de pompe et éléments d'échangeur de chaleur.[11][2]
- Automobile et industriel : composants de course, fixations à haute résistance et raccords et boîtiers résistants à la corrosion.[20][2]
Le tableau ci-dessous fournit une comparaison rapide de l'usinabilité entre le titane, l'acier allié, l'acier inoxydable et l'aluminium. Cela aide les ingénieurs à comprendre pourquoi le titane nécessite une fenêtre de processus différente.[2][3]
Tableau : Comparaison de l'usinabilité des matériaux courants
Matériel |
Usinabilité (relative) |
Plage de vitesse de coupe typique |
Tendance à l’usure des outils |
Principaux avantages d'utilisation |
Principal défi d’usinage |
Alliages de titane |
Faible |
30-80 m/min |
Haut |
Résistance/poids, corrosion, bio-usage |
Concentration de chaleur, contrôle des copeaux |
Aciers alliés |
Moyen |
80-180 m/min |
Moyen |
Résistance, coût, disponibilité |
Usure des outils à dureté plus élevée |
Aciers inoxydables |
Moyen-bas |
60-140 m/min |
Moyen-élevé |
Corrosion, résistance à la température |
Ecrouissage, bris de copeaux |
Alliages d'aluminium |
Haut |
200-600 m/min |
Faible |
Usinage facile, faible densité |
Arête accumulée à grande vitesse |
Une liste de contrôle concise aide les ingénieurs et les acheteurs à confirmer que les facteurs clés sont pris en compte avant la production de masse du titane.[15][2]
1. Confirmez la qualité de titane correcte en fonction de la résistance, de l'environnement et des besoins réglementaires.[21][9]
2. Utilisez des outils dédiés en titane avec des revêtements appropriés et une géométrie pointue.[4][12]
3. Réglez des vitesses prudentes avec une avance par dent plus élevée pour éviter les frottements.[19][13]
4. Appliquez du liquide de refroidissement haute pression et vérifiez l'évacuation des copeaux à chaque opération.[17][15]
5. Utilisez des parcours d'outils de fraisage dynamiques ou trochoïdaux pour une ébauche efficace.[13][1]
6. Maximisez la rigidité en réduisant le porte-à-faux de l'outil et en utilisant des fixations robustes.[4][2]
7. Surveillez les modèles d'usure des outils et ajustez les paramètres ou les trajectoires d'outils si nécessaire.[12][3]
U-NEED est un fabricant OEM basé en Chine, spécialisé dans les pièces usinées de haute précision, la fabrication de produits en plastique, la fabrication de produits en silicone et l'emboutissage de métaux. Cette combinaison de processus permet à U-NEED de prendre en charge des assemblages complets intégrant des composants en titane avec des pièces en plastique, en silicone ou en métal estampé pour des marques, des grossistes et des fabricants mondiaux.
Points forts de U-NEED pour les projets titane :
- Expérience avérée avec le titane et d'autres matériaux difficiles à usiner pour les applications aérospatiales, médicales et industrielles.[10][2]
- Capacités de fraisage et de tournage CNC adaptées aux prototypes, à la validation technique et à la production en petits et moyens lots.[22][5]
- Services OEM intégrés comprenant l'usinage de précision, le moulage et l'estampage pour réduire le nombre de fournisseurs et les efforts de coordination.
- Approche axée sur la qualité avec inspection, traçabilité des matériaux et support de finition de surface aligné sur les normes du client.[23][3]
Si votre prochain projet nécessite des pièces en titane de haute précision avec une qualité stable, un coût maîtrisé et un délai de livraison fiable, il est essentiel de choisir un partenaire spécialisé en usinage CNC. U-NEED travaille en étroite collaboration avec des clients OEM internationaux, depuis l'examen initial de la conception jusqu'à la production de masse, afin d'optimiser la fabricabilité et de réduire les risques du projet.[11][2]
Pour commencer avec U-NEED aujourd’hui :
- Préparez vos modèles 3D, dessins 2D et exigences clés (qualité du titane, quantité, tolérances et état de surface).
- Contactez U-NEED via le site Web de l'entreprise ou par e-mail pour demander un examen professionnel DFM et un devis pour l'usinage CNC du titane et les processus associés.
- Collaborer avec l'équipe d'ingénierie de U-NEED pour affiner les détails de conception, confirmer la capacité du processus et passer efficacement du prototype à une production stable.
Passez à l'étape suivante maintenant et contactez U-NEED pour une solution ciblée d'usinage du titane qui prend en charge les objectifs de performance, de fiabilité et de délais de mise sur le marché de votre marque.
Oui. La faible conductivité thermique du titane, sa réactivité élevée et sa plus grande tendance à la déviation le rendent plus difficile à usiner que la plupart des aciers inoxydables, en particulier à des vitesses plus élevées. Avec un outillage, des paramètres et une stratégie de refroidissement appropriés, un usinage du titane stable et reproductible est toujours réalisable.[3][2]
Pour la plupart des outils en carbure revêtus, une plage de départ utile est de 30 à 60 m/min pour le fraisage et de 40 à 80 m/min pour le tournage. Les valeurs finales doivent être ajustées en fonction des exigences de rigidité de la machine, du type d'outil, du débit de liquide de refroidissement et de l'état de surface.[13][3]
Utilisez des outils tranchants en carbure, maintenez une charge de copeaux constante, évitez les frottements et appliquez un liquide de refroidissement haute pression directement sur la zone de coupe. De nombreux ateliers adoptent également des stratégies de fraisage dynamiques et des liquides de refroidissement avancés qui augmentent la durée de vie des outils de plus de 100 % dans le titane.[17][15][12]
Le grade 2 (commercialement pur) et le grade 5 (Ti-6Al-4V) sont les grades les plus largement utilisés pour l'usinage CNC. Le grade 23 (Ti-6Al-4V ELI) est particulièrement populaire dans les applications médicales qui exigent une ténacité et une biocompatibilité élevées.[9][5][1]
Oui. Les pièces CNC en titane sont souvent assemblées avec des composants en plastique, en silicone et en métal estampé dans des produits complexes tels que des dispositifs médicaux, des modules automobiles et des équipements industriels. Les fournisseurs OEM comme U-NEED peuvent prendre en charge ces assemblages multi-matériaux au sein d'une seule chaîne d'approvisionnement intégrée.[24][2]
[1](https://www.fictiv.com/articles/titanium-cnc-machining-a-complete-az-expert-guide)
[2](https://www.3erp.com/blog/titanium-cnc-machining/)
[3](http://www.scielo.org.za/scielo.php?script=sci_arttextπd=S2309-89882010000100001)
[4](https://www.gwstoolgroup.com/the-titanium-playbook-advanced-tools-and-tactics-for-challenging-alloys/)
[5](https://waykenrm.com/blogs/cnc-machining-titanium/)
[6](https://www.morecuttingtools.com/news/titanium-alloy-machining-guide.html)
[7](https://www.makino.com/makino-us/media/general/Machining-Titanium-Part-3.pdf)
[8](https://www.sciencedirect.com/science/article/abs/pii/S0890695509002168)
[9](https://www.rapid-protos.com/titanium-cnc-machining-guide/)
[10](https://www.sme.org/titanium-machining-evolves)
[11](https://www.secotools.com/article/a_guide_to_titanium_machining?langue=en)
[12](https://www.sciencedirect.com/science/article/pii/S2212827119307954)
[13](https://www.ptsmake.com/how-to-effectly-machine-titanium-grade-5-ti-6al-4v/)
[14](https://yijinsolution.com/cnc-guides/titanium-cnc-machining/)
[15](https://www.secotools.com/article/n8_tips_to_machine_titanium_alloys?langue=en)
[16](https://www.sumitool.com/en/downloads/assets/mt-catalog/IN541.pdf)
[17](https://home.quakerhoughton.com/wp-content/uploads/2022/03/cs_hocut_4940_150per-increase-tool-life_EN_GL.pdf)
[18](https://home.quakerhoughton.com/wp-content/uploads/2021/09/caso-de-estudio_Hocut-4940_150percent-increase-tool-life_A4_EN_GL.pdf)
[19](https://www.cnccookbook.com/how-to-machine-titanium/)
[20](https://www.radical-departures.net/articles/advances-in-titanium-machining/)
[21](https://prototek.com/article/what-are-the-différent-grades-of-titanium-for-machining/)
[22](https://www.protolabs.com/services/cnc-machining/titanium/)
[23](https://astromachineworks.com/guide-to-machining-titanium/)
[24](https://www.makerverse.com/resources/cnc-machining-guides/cnc-machining-with-titanium/)
[25](https://www.perplexity.ai/search/95d47620-81fc-483e-821c-a398249c900b)
[26](https://www.harveyperformance.com/in-the-loupe/titanium-machining/)
[27](https://tirapid.com/machining-titanium/)
