A rozsdamentes acél csövek hajlítása nagy pontosságú folyamat, amely megfelelő szerszámokat, gondos beállítást és az anyag viselkedésének világos megértését igényli. Ha helyesen végzi el, akkor tiszta geometriát, egyenletes áramlási teljesítményt és hosszú távú tartósságot biztosít az olyan iparágakban, mint az autóipar, az orvostudomány, a HVAC, az élelmiszer-feldolgozás és az ipari berendezések. [youtube ]
Ebben az útmutatóban a témát mérnöki és gyártási szempontból építjük újra. Megtanulja a fő hajlítási módszereket, a tervezési szabályokat, a gyakori hibákat, az ellenőrzési lépéseket és az alkatrészminőség javításának gyakorlati módjait a gyártás megkezdése előtt. [rapiddirect ]
A rozsdamentes acél erős, korrózióálló és széles körben használt, de ugyanazok a tulajdonságok megnehezítik az alakítást, mint a lágyabb fémek. Nagyobb szilárdsága azt jelenti, hogy nagyobb erőre van szükség a hajlítás során, és rugalmas visszaállása miatt komoly gondot okoz a visszaugrás. [youtube ]
Ha a hajlítási folyamatot nem ellenőrzik gondosan, a cső oválissá válhat, ráncosodhat, ellaposodhat, vagy nem éri el a kívánt szöget. A precíziós alkatrészek esetében még egy kis eltérés is befolyásolhatja a tömítést, az összeszerelést és a végső teljesítményt. [rapiddirect ]

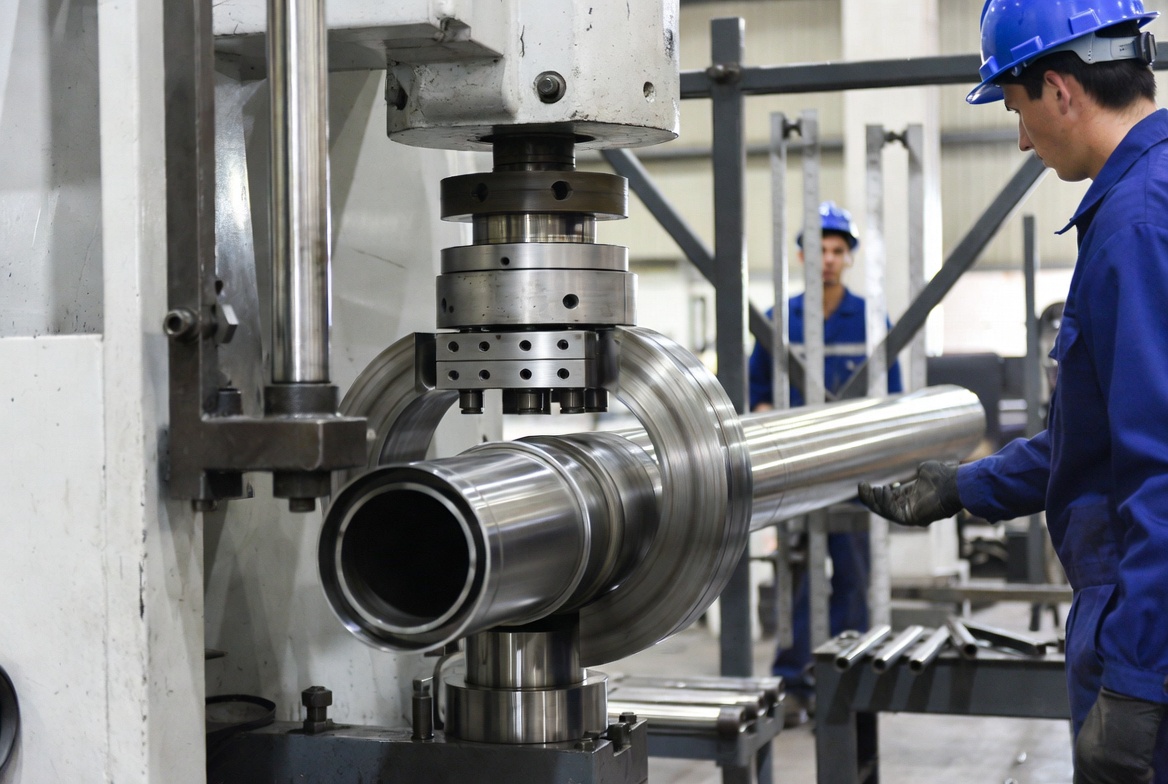

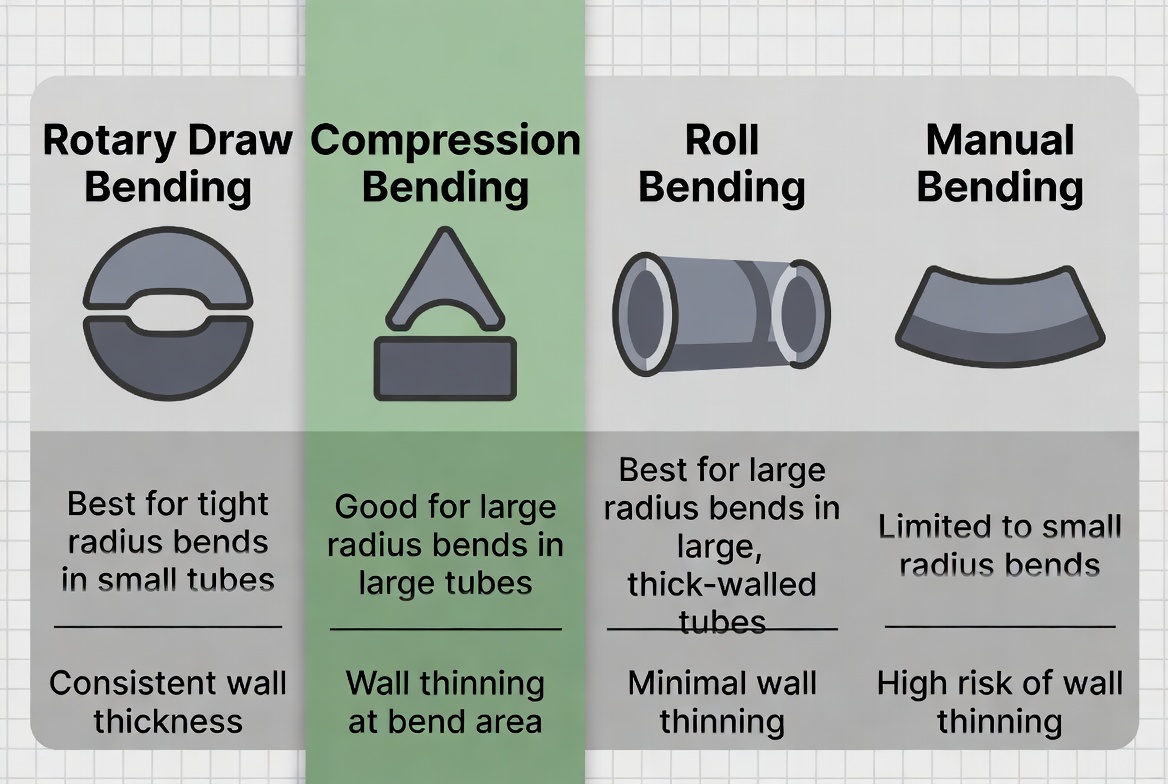

A különböző alkalmazások különböző csőhajlítási módszereket igényelnek. A legjobb választás a falvastagságtól, a hajlítási sugártól, a gyártási mennyiségtől, valamint a kozmetikai vagy funkcionális követelményektől függ.
| Módszer | Legjobb a | kulcsfontosságú előnyhöz | Fő korlát |
|---|---|---|---|
| Rotációs húzó hajlítás | Precíziós alkatrészek, szűk sugarak, ismételhetőség | Kiváló pontosság és felületkezelés | Dedikált szerszámot igényel |
| Kompressziós hajlítás | Egyszerű ívek, olcsóbb beállítások | Gyors és gazdaságos | Kevésbé pontos, nagyobb a deformáció veszélye |
| Hengerhajlítás | Nagy sugarú görbék | Jó hosszú, sima kanyarokhoz | Nem ideális szűk kanyarokhoz |
| Kézi csőhajlítás | Prototípuskészítés és kisebb munkák | Rugalmas kis mennyiségű munkához | A kezelői képességek befolyásolják a minőséget |
A kompressziós hajlítás továbbra is gyakori lehetőség az egyszerű munkáknál, míg a precíziós rozsdamentes acélcsöveknél gyakran előnyben részesítik a forgó húzóhajlítást, mivel szorosabb ellenőrzést biztosít a hajlítási geometria felett. [youtube ]
A helyes módszer a végfelhasználási követelményekkel kezdődik. Az élelmiszer-vezetékhez használt szaniter csöveknek más igények vannak, mint a bútorok dekoratív csöveinek vagy az ipari berendezések hidraulikus vezetékeinek. A gyakorlatban a mérnököknek értékelniük kell a hajlítási sugarat, a tűréshatárt, a cső átmérőjét, a falvastagságot és azt, hogy az anyag mekkora visszaugrást mutat. [rapiddirect ]
A nagy pontosságú szerelvényekhez általában a forgó húzóhajlítás a legbiztonságosabb választás. Egyszerűbb formák vagy alacsonyabb költségvetés esetén a nyomóhajlítás elfogadható lehet, ha a kialakítás valamivel több variációt tesz lehetővé.
A jó hajlítási minőség a rajzolás szakaszában kezdődik. A legmegbízhatóbb gyártási eredmények azokból a tervekből származnak, amelyek tiszteletben tartják az anyag formálási határait és a gép képességeit. [rapiddirect ]
Használja ezeket a szabályokat a tervezés korai szakaszában:
- Lehetőleg legyen nagy a hajlítási sugár.
- Ne helyezze túl közel a hajlításokat a csővégekhez.
- Határozzon meg egyértelmű tűréskövetelményeket a szög, az ovális és a középvonal méreteire vonatkozóan.
- Győződjön meg arról, hogy a csövet hegesztés, vágás vagy felületkezelés előtt vagy után meghajlítják.
- Tervezze meg a rugózást a szerszámbeállításban.
Gyakorlati szabályként a feszesebb hajlítások növelik a feszültséget és növelik a torzulás kockázatát. A konzervatívabb sugár általában javítja a gyárthatóságot és a konzisztenciát.
A gyártás megkezdése előtt a csövet megfelelően elő kell készíteni. A tiszta vágás, a megfelelő csőméret és a pontos jelölés elengedhetetlen az ismételhető eredményekhez. [youtube ]
A megbízható beállítási folyamat a következőket tartalmazza:
1. Vágja le a csövet szögletesre.
2. Távolítsa el a sorját mindkét végéről.
3. Ellenőrizze a cső átmérőjének megfelelő hajlítószerszámot.
4. Jól jelölje meg a kanyar helyét.
5. Ellenőrizze a szerszám nulla pozícióját és szögreferenciáját.
6. Tesztelje a visszarugózást egy mintadarab segítségével.
A kiindulási anyag hangsúlyozza a megfelelő csővágó használatának és a tiszta, négyzet alakú vágások készítésének fontosságát is, mivel a rossz előkészítés később illesztési problémákhoz vezethet. [youtube ]

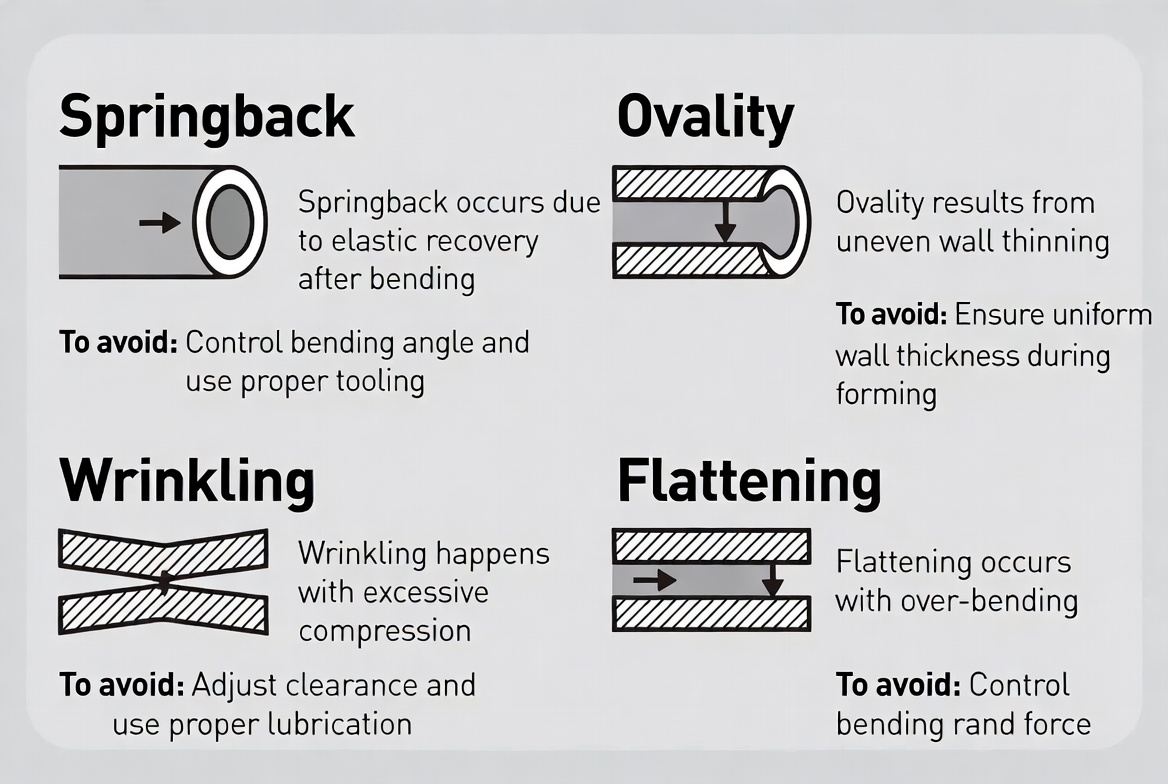

A rugós visszacsatolás az egyik legfontosabb kihívás a rozsdamentes acélcsövek hajlításában. A terhelés eltávolítása után a cső hajlamos kissé visszaállni, ami azt jelenti, hogy a végső szög kisebb lehet, mint a gépen beállított szög. [youtube ]
Ez az oka annak, hogy a kezelők gyakran kissé túlhajlítják a célszöget. Például, ha a szükséges hajlítás 90 fok, előfordulhat, hogy a szerszámot valamivel 90 fok fölé kell állítani, hogy az alkatrész a kioldás után a megfelelő végső szögbe álljon be. A pontos kompenzáció a minőségtől, a falvastagságtól, a sugártól és a gép beállításától függ. [youtube ]
Még a tapasztalt csapatok is hibákba ütközhetnek, ha a folyamatot nem megfelelően irányítják. Az egyes hibák okának megértése sokkal gyorsabbá teszi a hibaelhárítást. [rapiddirect ]
A gyakori hibák a következők:
- Lapítás vagy ovalitás , amelyet általában túlzott erő vagy nem alátámasztott hajlítási sugár okoz.
- Gyűrődés , gyakran a belső hajlítási fal összenyomódásához kapcsolódik.
- Repedés , amely akkor fordulhat elő, ha az anyagot túlterhelték, vagy a sugár túl szűk.
- Szöghiba , amelyet általában visszaugrás vagy rossz gépkalibráció okoz.
- Felületi jelölések , gyakran a szerszámkopás vagy szennyeződés miatt.
Ezeknek a problémáknak a megelőzése általában olcsóbb, mint az utólagos javításuk.
A minőség-ellenőrzés a hajlítási folyamat része kell, hogy legyen, nem pedig utólagos gondolat. Hajlítás után ellenőrizni kell az alkatrész szögpontosságát, méretállandóságát és a tervezett szerelvényekkel való kompatibilitását. [youtube ]
Idom alapú szerelvényeknél gondosan ellenőrizni kell a csöveket és a csatlakozási pontokat. A forrástartalom megjegyzi, hogy egy rés-ellenőrző mérőeszközt használnak annak ellenőrzésére, hogy a kompressziós szerelvény megfelelően meg van-e húzva. Ez a fajta ellenőrzés segít megelőzni a szivárgásokat és csökkenti az utómunkálatokat. [youtube ]
Az erős ellenőrzési rutinnak tartalmaznia kell:
- Hajlítási szög mérés.
- Középvonali méretek ellenőrzése.
- Felületi ellenőrzés karcok vagy horpadások szempontjából.
- Ovalitásmérés kritikus alkalmazásokhoz.
- Illesztési tesztelés az illeszkedő alkatrészekkel.
A rozsdamentes acélcsövek hajlítását számos ágazatban használják, mivel az anyag tartós, higiénikus és korrózióálló. Teljesítménye különösen értékessé teszi azokban a rendszerekben, ahol a megbízhatóság számít. [rapiddirect ]
Tipikus alkalmazások a következők:
- Orvosi eszköz szerelvények.
- Élelmiszer- és italfeldolgozó sorok.
- Gépjárművek kipufogó- és folyadékrendszerei.
- HVAC és hűtő csővezetékek.
- Ipari gépek és vezérlőrendszerek.
Ezen területek mindegyikén a precizitás nem csupán minőségi jellemző; ez funkcionális követelmény.
Gyártási szempontból a legjobb hajlítási eredmények az intelligens tervezés és a fegyelmezett folyamatvezérlés kombinálásával érhetők el. A meghibásodás leggyakoribb oka nem maga a gép, hanem a tervezési szándék és a műhelyi kivitelezés közötti koordináció hiánya.
Íme három szakértői szintű ajánlás:
- A tervezés a gép valós képessége, nem pedig az elméleti ideál köré hajlik.
- A teljes futtatás elindítása előtt érvényesítsen egy első cikket.
- Dolgozzon olyan beszállítóval, aki megérti az alakítási viselkedést és a későbbi összeszerelési igényeket.
Ez az a hely, ahol egy olyan precíziós gyártó partner, mint az U-Need, hozzáadott értéket adhat. Ha a projekt egyedi precíziós alkatrészeket, szerszámokat vagy fémlemez alkatrészeket foglal magában, a csövek követelményeinek integrálása a szélesebb gyártási tervbe segít csökkenteni a kockázatot és javítani a szállítási konzisztenciát.
Ha projektje precíziós csőhajlítást, egyedi fém alkatrészeket vagy integrált gyártási támogatást igényel, lépjen kapcsolatba egy beszállítóval, aki egyetlen munkafolyamat alatt tudja kezelni a tervezést, a szerszámokat és a gyártást. Az U-Need segít a globális márkáknak és gyártóknak az összetett követelményeket megbízható, gyártásra kész alkatrészekké alakítani.
A forgóhúzású hajlítás általában a legjobb választás precíziós munkákhoz, mivel erős szabályozást kínál a sugár, a szög és az ismételhetőség tekintetében. [rapiddirect ]
A rozsdamentes acél rugalmas visszanyeréssel rendelkezik, így a terhelés eltávolítása után részben visszanyeri eredeti alakját. Ezért a kanyarokban gyakran enyhe túlhajlításra van szükség. [youtube ]
Használja a megfelelő szerszámot, válasszon megfelelő hajlítási sugarat, és ne kényszerítse a csövet az alaki határokon túlra. A jó szerszámok és támogatás elengedhetetlenek. [rapiddirect ]
Igen, de általában jobb egyszerűbb alkalmazásokhoz, ahol a nagyon szűk tűrések nem kritikusak. A precíziós munkákhoz általában előnyös a forgó húzóhajlítás. [rapiddirect ]
Vizsgálja meg a hajlítási szöget, a felület állapotát, az oválisságot és az illeszkedést az illeszkedő alkatrészekhez. A kompressziós szerelvényeknél ellenőrizze a megfelelő meghúzási és tömítési minőséget. [youtube ]
