A titán megmunkálása nélkülözhetetlen az űrrepülési, orvosi, energetikai és nagy teljesítményű ipari alkatrészekhez, amelyek kis súlyt, nagy szilárdságot és kiváló korrózióállóságot igényelnek. A megfelelő titánminőség-választással, forgácsolási paraméterekkel, szerszámozással és megmunkálási stratégiával stabil gyártást, hosszú szerszámélettartamot és pontos tűréseket lehet elérni, miközben a költségeket kontroll alatt tartják. Az U-NEED támogatja a globális márkákat, nagykereskedőket és gyártókat OEM titán megmunkálási szolgáltatásokkal komplex komponensek, valamint kis és közepes tételes gyártáshoz.[1][2][3]
A titán megmunkálása CNC marást, esztergálást, fúrást, fúrást és egyéb eljárásokat alkalmaz a titánból és ötvözeteiből az anyagok eltávolítására, hogy precíziós alkatrészeket hozzon létre. Ezeket a folyamatokat a titán különleges tulajdonságaihoz kell igazítani, mint például az alacsony hővezető képesség, a nagy kémiai reakcióképesség és a viszonylag alacsony rugalmassági modulus.[2][4][5]
Általános titán megmunkálási eljárások:

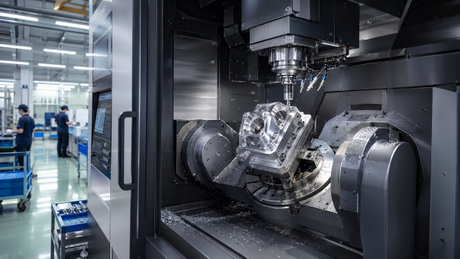

- CNC marás 3-5 tengelyes prizmás és szabad formájú alkatrészekhez.[1][2]
- CNC esztergálás tengelyekhez, gyűrűkhöz és hengeres repülőgép- vagy orvosi alkatrészekhez.[5][2]
- Fúrás, menetfúrás és fúrás mély furatok és nagy szilárdságú menetes elemekhez.[2][1]
- Befejező műveletek, beleértve a sorjázást, polírozást és felületkezelés előkészítését.[5][2]
A titán nem túl kemény, de forgácsolhatósága rossz, mert forgácsolási körülmények között viselkedik. E mechanizmusok megértése az első lépés a robusztus titán CNC megmunkálás felé.[3][2]
A titán nehéz megmunkálásának fő okai:
- Alacsony hővezető képesség: a hő a vágóél közelében marad, ahelyett, hogy belefolyna a forgácsba vagy a munkadarabba, ami magas szerszámhőmérsékletet és gyors kopást okoz.[4][2]
- Magas kémiai reakcióképesség: A megmunkálási hőmérsékleten a titán hajlamos a szerszámhoz hegeszteni, ami megépült élt és instabil vágást eredményez.[6][4]
- Alacsony rugalmassági modulus: A titán hajlamos elhajolni a szerszámtól, ami növeli a remegést és a mérethibát.[4][2]
- Megmunkálási keményedési hajlam: A vágás helyett a dörzsölés megkeményedett felületi réteget hoz létre, amely későbbi menetekben károsítja a szerszámokat.[6][4]
A megfelelő titánminőség kiválasztása kritikus fontosságú, mivel a mechanikai tulajdonságok, a korrózióállóság és a megmunkálhatóság jelentősen eltérnek egymástól. A legjobb választás az olyan alkalmazási követelményektől függ, mint az erő, a kifáradási élettartam és a szabályozási szabványok.[1][5]
1. 2. fokozat (kereskedelmileg tiszta):
- Jó alakíthatóság és kiváló korrózióállóság.
- Vegyi berendezésekben, tengeri alkatrészekben és általános ipari alkatrészekben használják.[7][3]
2. 5. fokozat (Ti-6Al-4V):
- A legszélesebb körben használt titánötvözet, amely nagy szilárdságot és jó kifáradási teljesítményt kínál.[8][3]
- Szabványos anyagok repülőgépekhez, orvosi eszközökhöz és nagy teljesítményű mechanikai alkatrészekhez.[5][1]
3. 23. fokozat (Ti-6Al-4V ELI):
- Az 5. fokozat extra alacsony intersticiális változata, javított törési szívóssággal és biológiai kompatibilitással.[9][1]
- Ideális implantátumokhoz és kritikus orvosi vagy repülőgép-alkatrészekhez.[1][5]
4. Magas hőmérsékletű ötvözetek (pl. Ti-6242, Ti-5553):
- Magas hőmérsékletű, magas hőmérsékleten szilárdságot igénylő repülőgép-alkatrészekhez tervezték.[10][3]
A nagyobb megmunkálási nehézségek ellenére a titán kivételes teljesítményt nyújt ott, ahol a súly, a korrózió és a biokompatibilitás a legfontosabb. Megfelelő tervezés és megmunkálás esetén a titán alkatrészek gyakran felülmúlják az acélt, a rozsdamentes acélt és az alumíniumot az igényes környezetben.[11][2]
A titán alkatrészek fő előnyei:
- Magas szilárdság-tömeg arány: könnyű alkatrészeket tesz lehetővé, amelyek nagy szerkezeti terhelést képesek elviselni repülőgép- és motorsport-alkalmazásokban.[3][2]
- Kiváló korrózióállóság: Megbízhatóan teljesít tengervízben, vegyi feldolgozásban és agresszív üzemi körülmények között.[11][2]
- Biokompatibilitás: Jól alkalmazható implantátumokhoz, sebészeti műszerekhez és emberi szövetekkel érintkező eszközökhöz.[2][1]
- Hő- és fáradtságállóság: Megőrzi szilárdságát magas hőmérsékleten és ciklikus terhelés mellett is.[8][3]
A titán megmunkálási sikere a hő, a forgácsáramlás, a vibráció és a szerszámkopás szabályozásától függ. A rossz ellenőrzés ezen területek bármelyikén gyorsan selejthez, leálláshoz és túlzott szerszámköltségekhez vezet.[3][2]
- A vágóélen lévő lokális hő plasztikus deformációt és a bevonat tönkremenetelét okozza a szerszámokon.[4][2]
- A szerszám élettartama meredeken csökken, ha a felületi sebesség túl magas, vagy ha a hűtőfolyadék alkalmazása nem hatékony.[12][3]
- A hosszú, szálkás forgácsok körbetekerhetik a szerszámot, károsítva a munkadarabot és növelve a hőt.[2][5]
- Vékony falú vagy karcsú titán részeken könnyen megjelenik a csattanás és az elhajlás az alacsonyabb merevség miatt.[4][2]
A pontos vágási paraméterek a titán minőségétől, a szerszám anyagától, a gép merevségétől és a hűtőfolyadék-rendszertől függenek, de az induló ablakok segítenek a folyamatmérnököknek programjaik hangolásában. Mindig a tényleges gépen ellenőrizze és állítsa be.[13][1]
Tipikus kezdő tartományok:[14][13]
- Vágási sebesség: 30-60 m/perc (kb. 100-200 SFM) bevonatos keményfém szerszámokkal.
- Fogankénti előtolás: 0,10-0,25 mm/fog, a szerszám átmérőjétől és a beállítási merevségtől függően.
- Axiális fogásmélység: 0,5-1,5 mm simításhoz és mérsékelt nagyoláshoz.
- Radiális kapcsolódás: Előnyben részesítse az alacsony radiális kapcsolódást nagyobb axiális mélységgel (dinamikus marás).
Tipikus tartományok:[13][3]
- Vágási sebesség: 40-80 m/perc bevonatos keményfém lapkáknál.
- Előtolás: 0,15-0,3 mm/ford nagyolásnál, alacsonyabb simításnál.
- Vágási mélység: 1-4 mm nagyolásnál; 0,2-0,8 mm a befejezéshez.

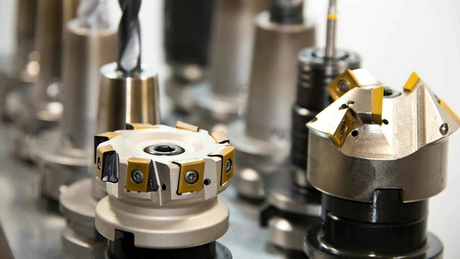

A megfelelő szerszámanyag és bevonat kiválasztása kritikus fontosságú a kopás szabályozása és a méretpontosság megőrzése szempontjából. A titán megmunkálása rendkívüli termikus és mechanikai terhelést jelent a vágószerszámokra.[15][4]
Hatékony szerszámozási lehetőségek:
1. Bevonatos keményfém szerszámok:
- A TiAlN, AlTiN és hasonló, nagy teljesítményű bevonatok javítják a titán hőállóságát és kopását.[16][12]
- A bevonatok csökkentik a súrlódást, segítenek megakadályozni a peremképződést, és védik az aljzatot magas hőmérsékleten.[12][4]
2. Éles pozitív gereblye geometriák:
- Csökkenti a forgácsolási erőket és csökkenti a hőképződést a forgácsképződés során.[15][4]
- Fontos a munkakeményedés minimalizálása és a szerszám forgácsolásának elkerülése érdekében.
3. Speciális titán marók és lapkák:
- A titánötvözetek forgácselvezetésére és rezgésszabályozására szabott fuvolakialakítás és élelőkészítés.[6][4]
Az optimalizált hűtőfolyadék- és kenési stratégia jelentősen meghosszabbítja a szerszám élettartamát és javítja a stabilitást a titán megmunkálásánál. A hűtőfolyadéknak hatékonyan kell eltávolítania a hőt, és támogatnia kell a forgács megbízható eltávolítását.[15][2]
A hűtőfolyadékkal és forgácsokkal kapcsolatos legjobb gyakorlatok:
1. Nagynyomású hűtőfolyadék (HPC):
- A hűtőfolyadékot a vágási zónába irányítja, letöri a forgácsot, és leöblíti a szerszámról és a munkadarabról.[17][15]
- 70 bar vagy annál nagyobb nyomást gyakran használnak az űrhajózási titánműveletek során.
2. Nagy teljesítményű folyadékok:
- A magas kenőképességű, fejlett emulziók és szintetikus anyagok körülbelül 40%-kal növelhetik a termelékenységet és 150%-kal meghosszabbíthatják a szerszám élettartamát a dokumentált titán esettanulmányok szerint.[18][17]
3. Forgácstörési technikák:
- Használjon forgácstörő lapkákat, fúrási ciklusokat és rövid, szabályozott forgácsokhoz tervezett átlépési stratégiákat.[6][2]
A modern CAM stratégiák és hibrid eljárások átalakították a titán megmunkálási termelékenységét. A hagyományos nagyolás helyett sok üzlet az állandó bekapcsolódást és az ellenőrzött hőt helyezi előtérbe.[12][8]
- A nagy sebességű megmunkálás alacsony radiális kapcsolódással egyenletesen tartja a forgácsvastagságot és a szerszámterhelést.[19][13]
- A trochoidális és dinamikus marási pályák nagyobb előtolást, csökkentett hőt és megnövelt élettartamot tesznek lehetővé titán nagyolásnál.[13][1]
- A lézerrel segített megmunkálás helyileg felmelegíti a titánt, csökkentve a forgácsolási erőket és nagyobb sebességet tesz lehetővé egyes ötvözetek esetében.[8][12]
- A kutatások azt mutatják, hogy ezek a megközelítések többszörösére meghosszabbíthatják a szerszám élettartamát a hagyományos eljárásokhoz képest a nehéz titánmegmunkálási műveleteknél.[12][8]
A jó DFM döntések csökkentik a megmunkálási nehézségeket, a ciklusidőt és a teljes alkatrészköltséget. A mérnököknek korán be kell vonniuk megmunkáló partnerüket, hogy a konstrukció lezárása előtt módosítsák a jellemzőket.[5][1]
DFM tippek titán CNC alkatrészekhez:
- Kerülje az ultravékony falakat és a rendkívül mély zsebeket, amelyek növelik az elhajlást és a csattanást.[3][2]
- Használjon nagyobb belső hasítási sugarakat, és kerülje az éles belső sarkokat, hogy erősebb, merevebb szerszámokat tegyen lehetővé.[1][5]
- Szabványosítsa a furatok méretét és menetformáit, hogy megfeleljen a titánhoz rendelkezésre álló fúróknak és menetfúróknak.[2][1]
- Fontolja meg az összetett monolit alkatrészek több komponensre való felosztását, ha ez csökkenti a megmunkálási kockázatot és költséget, miközben megfelel a teljesítménykövetelményeknek.[20][3]
A nagy értékű titán alkatrészek jellemzően szűk tűréseket és a felületi integritás gondos ellenőrzését igénylik. Az ellenőrzési tervezést összhangba kell hozni az űrrepülési, orvosi és kritikus ipari alkatrészekre vonatkozó iparági szabványokkal.[8][3]
Tipikus minőségi és ellenőrzési elemek:
- Méret- és geometriai tűrések:
- CMM-ellenőrzés pozíció, síkság, koncentricitás és összetett GD&T feliratok tekintetében.[5][3]
- Felületi érdesség:
- Sok titán alkatrésznél 1,6 μm alatti Ra-érték szükséges a tömítő vagy illeszkedő felületeken, és még ennél is alacsonyabb az orvosi alkatrészeknél.[8][2]
- Roncsolásmentes vizsgálat (NDT):
- Festékáthatoló vagy más NDT-módszerek a repülési és orvosi ágazatok fáradtság szempontjából kritikus részeihez.[3][8]
A titán szilárdsága, alacsony sűrűsége, korrózióállósága és biokompatibilitása az alkalmazások széles körét támogatja. A CNC megmunkálás ideális kisebb volumenű és nagy bonyolultságú titán alkatrészekhez több iparágban.[11][2]
Reprezentatív jelentkezések:
- Aerospace: szerkezeti konzolok, futómű alkatrészek, motoralkatrészek, üléskeretek és hidraulikus szerelvények.[10][3]
- Orvosi: csontlemezek, csavarok, ízületi alkatrészek, fogászati implantátumok és sebészeti műszerek.[1][2]
- Energetika és tengeri: Offshore alkatrészek, szeleptestek, szivattyúházak és hőcserélő elemek.[11][2]
- Gépjárműipar és ipar: versenyalkatrészek, nagy szilárdságú kötőelemek, valamint korrózióálló szerelvények és házak.[20][2]
Az alábbi táblázat gyors megmunkálhatósági összehasonlítást nyújt a titán, ötvözött acél, rozsdamentes acél és alumínium között. Ez segít a mérnököknek megérteni, hogy a titánnak miért van szüksége más folyamatablakra.[2][3]
táblázat: Közönséges anyagok megmunkálhatósági összehasonlítása
Anyag |
Megmunkálhatóság (relatív) |
Tipikus vágási sebesség tartomány |
Szerszámkopási hajlam |
Főbb használat közbeni előnyök |
Fő megmunkálási kihívás |
Titán ötvözetek |
Alacsony |
30-80 m/perc |
Magas |
Szilárdság-súly, korrózió, biológiai felhasználás |
Hőkoncentráció, forgácsszabályozás |
Ötvözött acélok |
Közepes |
80-180 m/perc |
Közepes |
Erő, költség, elérhetőség |
A szerszámkopás nagyobb keménységnél |
Rozsdamentes acélok |
Közepes-alacsony |
60-140 m/perc |
Közepesen magas |
Korrózió, hőállóság |
Munkaedzés, forgácstörés |
Alumíniumötvözetek |
Magas |
200-600 m/perc |
Alacsony |
Könnyű megmunkálás, alacsony sűrűség |
Beépített él nagy sebességgel |
Egy tömör ellenőrző lista segít a mérnököknek és a vásárlóknak megbizonyosodni arról, hogy a kulcsfontosságú tényezőket a titán tömeggyártása előtt figyelembe veszik.[15][2]
1. Erősítse meg a megfelelő titánminőséget az erő, a környezet és a szabályozási igények alapján.[21][9]
2. Használjon speciális titán szerszámokat megfelelő bevonattal és éles geometriával.[4][12]
3. Állítson be konzervatív sebességet nagyobb előtolással foganként, hogy elkerülje a dörzsölést.[19][13]
4. Alkalmazzon nagynyomású hűtőfolyadékot, és minden műveletnél ellenőrizze a forgácselszívást.[17][15]
5. Használjon dinamikus vagy trochoid marási szerszámpályákat a hatékony nagyolás érdekében.[13][1]
6. Maximalizálja a merevséget a szerszám túlnyúlásának csökkentésével és robusztus rögzítés használatával.[4][2]
7. Figyelje a szerszámkopási mintákat, és szükség szerint állítsa be a paramétereket vagy a szerszámpályákat.[12][3]
Az U-NEED egy kínai székhelyű OEM-gyártó, amely nagy pontosságú megmunkált alkatrészekre, műanyag termékek gyártására, szilikontermékek gyártására és fémbélyegzésre szakosodott. A folyamatok ezen kombinációja lehetővé teszi az U-NEED számára, hogy olyan komplett összeállításokat támogasson, amelyek titán alkatrészeket integrálnak műanyag, szilikon vagy sajtolt fém alkatrészekkel a globális márkák, nagykereskedők és gyártók számára.
Az U-NEED fő erősségei titán projektekhez:
- Bizonyított tapasztalat a titánnal és más nehezen megmunkálható anyagokkal, repülési, orvosi és ipari alkalmazásokhoz.[10][2]
- CNC marási és esztergálási képességek prototípusokhoz, mérnöki hitelesítéshez, valamint kis és közepes tételes gyártáshoz.[22][5]
- Integrált OEM szolgáltatások, beleértve a precíziós megmunkálást, fröccsöntést és bélyegzést a beszállítók számának és a koordinációs erőfeszítések csökkentésének érdekében.
- Minőségvezérelt megközelítés ellenőrzéssel, nyomon követhetőséggel és az ügyfél szabványaihoz igazodó felületkezelési támogatással.[23][3]
Ha a következő projektje nagy pontosságú titán alkatrészeket igényel stabil minőséggel, ellenőrzött költséggel és megbízható átfutási idővel, akkor egy speciális CNC megmunkáló partner kiválasztása kritikus. A gyárthatóság optimalizálása és a projektkockázat csökkentése érdekében az U-NEED szorosan együttműködik nemzetközi OEM-ügyfelekkel a tervezés korai felülvizsgálatától a tömeggyártásig.[11][2]
Az U-NEED használatának megkezdéséhez még ma:
- Készítse elő a 3D-s modelleket, 2D-s rajzokat és a legfontosabb követelményeket (titánminőség, mennyiség, tűrések és felületkezelés).
- Lépjen kapcsolatba az U-NEED-del a cég honlapján vagy e-mailben, és kérjen professzionális DFM-felülvizsgálatot és árajánlatot a titán CNC megmunkálásához és a kapcsolódó folyamatokhoz.
- Együttműködjön az U-NEED mérnöki csapatával a tervezési részletek finomítása, a folyamatképesség megerősítése és a prototípustól a stabil gyártásig való hatékony váltás érdekében.
Tedd meg a következő lépést most és forduljon az U-NEED-hez egy olyan célzott titánmegmunkálási megoldásért, amely támogatja márkája teljesítményét, megbízhatóságát és a piacra jutási időre vonatkozó céljait.
Igen. A titán alacsony hővezető képessége, nagy reakcióképessége és nagyobb hajlama az elhajlásra megnehezíti a megmunkálását, mint a legtöbb rozsdamentes acél, különösen nagyobb sebességeknél. Megfelelő szerszámokkal, paraméterekkel és hűtőfolyadék-stratégiával a stabil és ismételhető titán megmunkálás továbbra is elérhető.[3][2]
A legtöbb bevonatos keményfém szerszámnál a hasznos kezdési tartomány 30-60 m/perc marásnál és 40-80 m/perc esztergálásnál. A végső értékeket a gép merevsége, a szerszám típusa, a hűtőfolyadék szállítása és a felületkezelési követelmények alapján kell beállítani.[13][3]
Használjon éles, bevonatos keményfém szerszámokat, tartsa fenn az állandó forgácsterhelést, kerülje a dörzsölést, és alkalmazzon nagynyomású hűtőfolyadékot közvetlenül a vágási zónára. Sok üzlet dinamikus marási stratégiákat és fejlett hűtőfolyadékokat is alkalmaz, amelyekről kimutatták, hogy a titánban több mint 100%-kal növelik a szerszám élettartamát.[17][15][12]
A 2. fokozat (kereskedelmi tisztaság) és az 5. fokozat (Ti-6Al-4V) a legszélesebb körben használt minőség a CNC megmunkáláshoz. A 23-as fokozat (Ti-6Al-4V ELI) különösen népszerű a nagy szívósságot és biokompatibilitást igénylő orvosi alkalmazásokban.[9][5][1]
Igen. A titán CNC alkatrészeket gyakran műanyag, szilikon és sajtolt fém alkatrészekkel szerelik össze összetett termékekben, például orvosi eszközökben, autóipari modulokban és ipari berendezésekben. Az OEM beszállítók, mint például az U-NEED, egyetlen integrált ellátási láncon belül támogathatják ezeket a több anyagból álló összeállításokat.[24][2]
