初めて CNC 機械加工部品を調達し始めたとき、私はクリーンな部品が必要だと確信していました。 必要なのは3D CAD モデル だけでした。 現実はその思い込みをすぐに修正しました。 店内の[jlccnc ]
プロトタイプ、少量生産、生産ジョブなど、何百ものプロジェクトにわたって、私が一緒に働いた信頼できる機械工は皆、同じ質問をしました。「公差のある 2D 図面はありますか?」 [jlccnc ]
それは形式的なものではありません。これは、現実の世界で適合性、機能、コスト、リードタイムを保護する方法です。 CNC加工.
CNC 加工では、 2D 技術図面 は、3D の意図を明確な製造指示に変える、部品の平坦化された注釈付きビューです。
機械工と品質チームの両方が実行および検証できる方法で重要な寸法、公差、表面仕上げ、材料、ねじ、および検査要件を定義することにより、3D CAD モデルを補完します。 [jlccnc ]
典型的な要素には次のものがあります: [jlccnc ]
- 正投影図 (上面、正面、側面) と主要なセクション
- 寸法チェーンと GD&T コールアウト
- 表面粗さ、熱処理、コーティングに関する注意事項
- ねじ仕様と穴テーブル
- リビジョン、単位、マテリアルを含む表題欄
適切に作成された図面は、エンジニアリングと製造間の遅延、手戻り、紛争の主な根本原因である曖昧さを軽減します。 [jlccnc ]
業界の慣例と多くのオンライン CNC サービスが提供するガイダンスに基づいて、2D 図面がオプションではなく必須である明確なシナリオが存在します。 [jlccnc ]
設計に 雌ねじまたは雄ねじが含まれている場合、不一致や廃棄を避けるために 2D 図面が必要です。 [jlccnc ]
以下を指定する必要があります。
- ネジ規格 (例: M8 × 1.25、1/4-20 UNC)
- 適合度のクラス
- ねじの深さと皿穴/面取りの詳細
- ねじ山リリーフ要件
これらの詳細がなければ、機械工は推測を余儀なくされ、単に組み立てられない部品を受け取る危険があります。 [jlccnc ]
場合 寸法公差が重要な 、たとえ少数のフィーチャーであっても、2D 図面が主な参照になります。 [jlccnc ]
堅牢な図面では次のことが定義されます。
- 一般公差 (例: 特に指定のない限り ±0.1 mm)
- 重要な寸法に対する厳しい公差
- 平面度、位置、同心度などの GD&T コールアウト。
オンライン CNC サプライヤーは、多くの場合、デフォルトで約 ±0.1 mm の標準加工公差を使用しており、図面に基づいて、±0.01 mm などのより厳しい制限が適用される箇所を特定します。 [jlccnc ]
特定の表面にが必要な場合 異なる表面仕上げや処理、検査でこれを把握できる唯一の実用的な場所は図面です。 [jlccnc ]
例:
- シール面の Ra 0.8 μm
・外装のみアルマイト処理
- ベアリング嵌合用の研削面
これらの要件を 2D 図面上で明確に表現することで、CNC パートナーは部品を正しい機械加工、仕上げ、検査のステップに進めることができます。 [jlccnc ]
ほとんどの CNC ショップとオンライン プラットフォームはフォーマットに関して柔軟ですが、いくつかの標準が主流です。
一般的に受け入れられている 2D 形式には次のものがあります。
- DWG – 機械設計や機械加工で広く使用されているネイティブ AutoCAD 図面形式。
- DXF – 2D データの交換フォーマット。ほとんどの CAD/CAM ソフトウェアと互換性があります。
- PDF – レイアウトが保持され、閲覧しやすいため、見積書、承認書、製造現場の参照に最適です。
- TIFF – 高解像度のラスター形式。アーカイブやレガシー図面に使用されることがあります。
- SVG – 歪みのないスケーリングが必要な 2D グラフィックスに適したベクトルベースの形式ですが、製造現場ではあまり一般的ではありません。
実際、エンジニアは、3D ジオメトリ用の STEP/Parasolid と技術図面用の PDF または DWG の組み合わせを送信することがよくあります。 [jlccnc ]
プロ品質の 2D 描画は単なる絵ではありません。それは 契約です。 設計と製造の間の[jlccnc ]
2D 図面は、 信頼できる情報源を提供します。 形状、サイズ、フィーチャ間の関係に関する[jlccnc ]
- 全体の寸法と封筒のサイズ
- 穴、スロット、ポケットの相対位置
- 嵌合フィーチャー間の重要な位置合わせ
検査チームが部品をチェックするときは、3D ファイルだけではなく図面を法的参照として使用します。 [jlccnc ]
優れた図面は単に数値を示すだけではなく、 方法を定義します。 フィーチャの測定[jlccnc ]
これには以下が含まれます:
- データム構造 (一次、二次、三次)
- ベースラインまたはチェーンの寸法
- ゲージポイントまたは検査治具への参照
明確な寸法記入により、お客様とサプライヤーの両方が同じ方法で測定できるようになります。これは、紛争を回避するために不可欠です。 [jlccnc ]

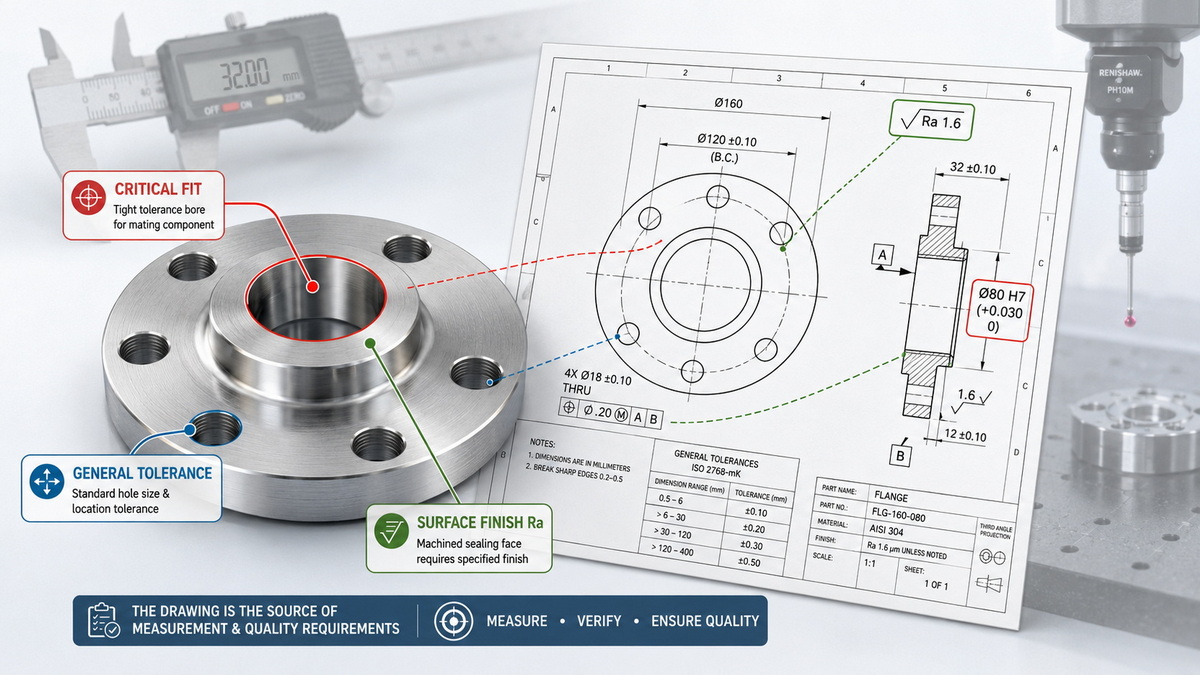

公差は、各寸法とフィーチャーの許容変動を指定します。 公差が厳しいと、 加工時間、工具、検査のコストが直接増加します。 [jlccnc ]
あなたの図面は次のようにする必要があります: [jlccnc ]
- 重要ではないフィーチャに一般公差を適用する
- 真に機能する表面のために厳しい公差を確保します
- 性能が依存する表面粗さと平坦度を定義します。
多くの専門サプライヤーは、公差の精度は検査装置だけでなく図面内の明確な仕様にも依存すると指摘しています。 [jlccnc ]
2D 図面には、 マテリアルのコールアウト と関連プロパティが含まれることがよくあります。 [jlccnc ]
- ベース材質 (例: 6061‑T6 アルミニウム、304 ステンレス鋼)
- 熱処理が必要な場合の硬度範囲
・塗装（アルマイト、メッキ、塗装）と色の仕様
この情報は、工具の選択、切削パラメータ、熱処理や表面仕上げなどの下流プロセスに影響を与えます。 [jlccnc ]
CAM ソフトウェアはツールパスを処理しますが、機械工は依然としてに重要なメモを図面に依存しています プロセス。jlccnc ]
- 内側コーナーの最大/最小半径
- 鋭いエッジ/バリ取り要件なし
- 好みの加工方向またはクランプ面
一部のショップでは、特に公差が厳しい部品や複雑な部品に対して、エンドミル、ドリル、成形工具など、正しい工具タイプを使用しているかどうかを図面を使用して確認しています。 [jlccnc ]
部品がより大きなアセンブリの一部である場合、図面には多くの場合、部品がシステムの他の部分とどのように相互作用するかが示されます。 [jlccnc ]
これには以下が含まれる場合があります。
- 嵌合部品番号への参照
- シャフトとボアのはめあいクラス
- 圧入、滑りばめ、すきまばめの注意事項
このコンテキストを伝えることは、CNC パートナーがどの次元がミッションクリティカルであるかを理解するのに役立ちます。 [jlccnc ]
最後に、2D 図面はのバックボーンとして機能します 品質管理 と チーム間コミュニケーション。 [jlccnc ]
- QC チームは寸法と公差から検査計画を作成します
- サプライヤーは DFM レビュー中に図面をマークアップできます
- 双方がリビジョンを追跡し、履歴を変更できます
優れた図面がなければ、「許容範囲外」の部品に関するほとんどの紛争の解決は困難になります。 [jlccnc ]
コストとリスクの観点から見ると、2D 図面はオーバーヘッドではなく、 活用度の高いツールです。 [jlccnc ]
曖昧なデザインはスクラップを生み出します。廃棄された各部品は、材料、機械時間、およびスケジュールを失います。 [jlccnc ]
公差、仕上げ、重要な寸法を事前に明確にすることで、以下を削減できます。
- スレッドの深さまたはクラスに関する誤解
- 不適切な表面処理
・穴位置のズレや干渉
オンライン CNC サービスは、明示的な公差コールアウトを含む 2D 図面を提供することで、生産開始前に検査基準を調整できるため、手戻りやスクラップが直接削減されることを強調しています。 [jlccnc ]
3D モデルと 適切に構造化された図面の両方を送信すると、経験豊富な機械技術者が、より有用な製造可能性を考慮した設計のフィードバックを提供できます。 [jlccnc ]
たとえば、次のように提案する場合があります: [jlccnc ]
- 標準工具サイズに合わせて内側コーナー半径を大きくする
- 不必要に厳しい平面度公差の緩和
- 加工中にびびりや歪みが発生する可能性がある薄肉を厚くする
図面に基づいてこれらの小さな調整を行うことで、加工時間とコストを大幅に削減できます。 [jlccnc ]
CNC サプライヤー、特にオンライン プラットフォームは、明確に定義された要件に基づいて、 正確な見積もりと信頼できるリード タイムを生成します。 [jlccnc ]
描画が完了すると、次のことが可能になります: [jlccnc ]
- 処理時間をより正確に見積もることができます
- 現実的な検査手順を選択する
- 未知数を減らして容量と出荷を計画する
そのため、多くのオンライン サービスでは、予測可能なリード タイムと価格設定は物理的に近くにあることではなく、プロセス管理と文書化によってもたらされると公然と述べています。 [jlccnc ]
ここでは、UX とサプライヤー側の観点から、中国または世界各地の CNC 加工パートナー向けに図面を作成するエンジニア向けの実践的なガイドラインを示します。 [jlccnc ]
ように図面を整理する 重要な情報が一目でわかる.
- プライマリビューを中央に配置します
- 必要な場所にのみ断面図を追加します
- タイトルブロック、マテリアル、リビジョンを明確に見えるようにする
- 一貫した線種とフォントを使用する
解釈が遅くなるような冗長なビューや重複する寸法で図面が乱雑になることは避けてください。 [jlccnc ]
すべてのエッジの寸法を記入するのは正確に見えるかもしれませんが、機械工や検査員を混乱させることがよくあります。 機能的な寸法は、 部品がどのように使用されるかに焦点を当てています。 [jlccnc ]
- アセンブリ拘束に一致するデータムから開始
- エッジチェーンではなく、共通のデータムに合わせて穴パターンの寸法を記入します
- フィット感、密閉性、またはパフォーマンスに影響を与える機能については、厳しい公差を確保します
このアプローチにより、紙の上だけでなく現場で機能する部品が作成されます。 [jlccnc ]
を定義します 一般的な公差の注記と、必要な場合にのみ特殊なケース 。 [jlccnc ]
例えば：
- 「特に指定のない限り: ±0.1 mm、角度 ±0.5°」
- 特定のより厳しい公差が重要な寸法付近で強調表示されます
このバランスにより、過剰なエンジニアリング (コストの増加) と過小な仕様 (リスクの増大) の両方を回避できます。 [jlccnc ]
特定の CNC ベンダーと連携している場合は、推奨公差、最小肉厚、および標準機能についての設計ガイドラインを確認してください。 [jlccnc ]
描画規則をその機能に合わせて調整すると、次のことが可能になります。 [jlccnc ]
- プロセス後半での設計変更が少なくなる
- 見積もりとスケジュールの迅速化
- 本番稼働時の初回パス歩留まりの向上
今日のエンジニアは、 地元の機械工場 と オンライン CNC 加工サービスのどちらかを選択することがよくあります。 CNC 部品を調達する際に、図面は両方のモデルで少し異なりますが、同様に重要な役割を果たします。 [jlccnc ]
| Aspect | Local Machine Shop | オンライン CNC サービス |
|---|---|---|
| 描画の主な用途 | 製造現場のガイダンス、非公式の DFM | 正式な DFM チェック、自動見積、QC 計画 |
| 公差の解釈 | 多くの場合、人間関係や過去のプロジェクトに基づいています | 書面によるコールアウトと標準化された検査ルールに基づく |
| コミュニケーションスタイル | 対面でのディスカッション、電話 | オンラインポータル、コメント、構造化されたRFQ |
| 思い込みのリスク | 長期的な関係では低下する | 図面が明確で完成している場合は低くなります |
地元のショップは対面でのディスカッションを重視しますが、オンライン CNC プロバイダーは大規模なリスクを軽減するために、 明確なデジタル文書、特に 2D 図面に大きく依存しています。 [jlccnc ]
成熟した CNC サプライヤーは、精密製造パートナーとして、お客様の 2D 図面をプロジェクトのライフサイクル全体のバックボーンとして扱います。 [jlccnc ]

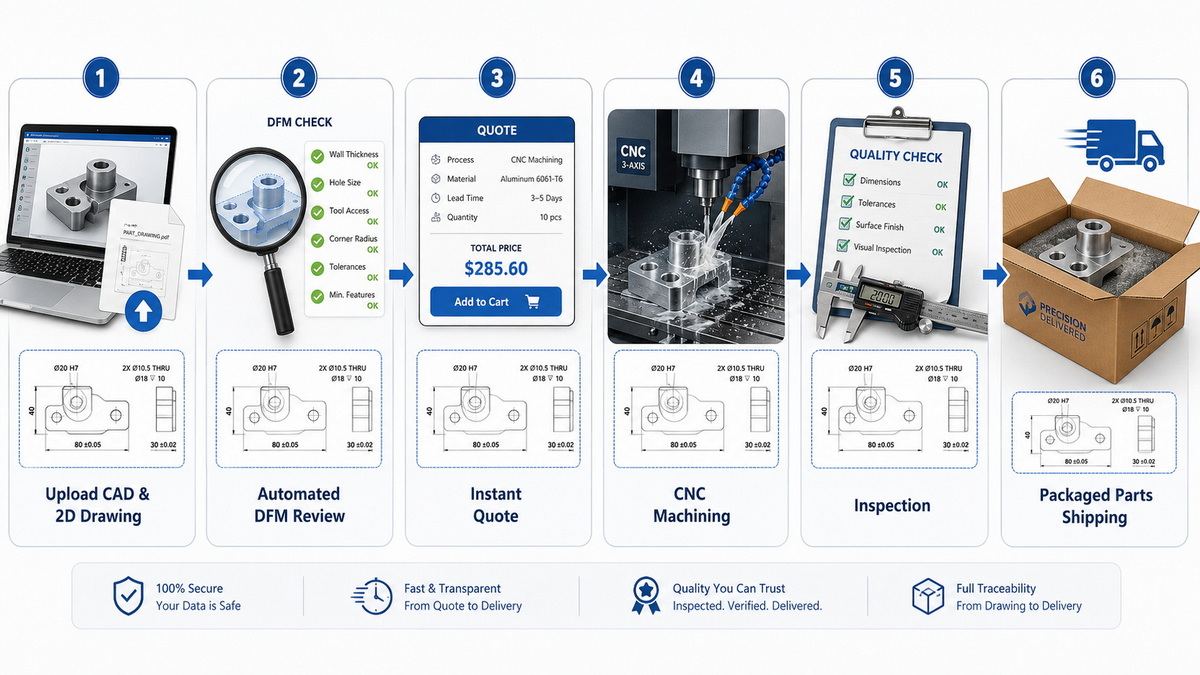

一般的な内部ワークフローには次のものが含まれます: [jlccnc ]
1. 見積フェーズ – エンジニアリング部門が CAD と図面をレビューして、実現可能性、材料、許容差がコストに与える影響を確認します。
2. DFM フィードバック – 可能な場合は、半径、肉厚、公差緩和に関する提案。
3. プロセス計画 – 図面要件に基づいた機械、工具、備品の選択。
4. 工程内検査 – オペレーターと QC チームは、図面を参照して機械加工中に測定します。
5. 最終検査とレポート – 図面仕様に基づいて寸法レポートと材料証明書が生成されます。
世界中の顧客にとって、2D ドキュメントと密接にリンクされたこのプロセス制御により、リモート CNC 加工は純粋なローカル オプションと比較して競争力があり、多くの場合それよりも予測可能になります。 [jlccnc ]
次の CNC プロジェクトにまだ 3D CAD モデルしかない場合は、時期です。 明確な CNC 対応の 2D 図面に投資する 部品を見積もりに出す前に、[jlccnc ]
ねじ山、公差、表面仕上げ、材料の詳細を明示的に定義することで、製造パートナーが都市の向こう側にいても、世界中にいても、予測可能なコストとリードタイムで高精度部品を納品するために必要なものをすべて提供できます。 [jlccnc ]
中国の精密製造サプライヤーと連携している場合は、生産を確定する前に 3D CAD ファイルと詳細な 2D 図面の両方を共有し、DFM フィードバックをリクエストしてください。これは、プロジェクトのリスクを回避し、長期的なプロセス主導のパートナーシップを構築する最速の方法です。 [jlccnc ]
はい。 3D モデルは形状を定義しますが、2D 図面はコスト、品質、再現性に不可欠な公差、仕上げ、検査基準を定義します。 [jlccnc ]
材料、重要な寸法、公差、表面仕上げ、ねじの仕様、明確なデータム構造に加えて、特別な組み立てや検査のメモに焦点を当てます。 [jlccnc ]
通常、3D ジオメトリの場合は STEP/Parasolid ファイルを送信し、2D 図面の場合は PDF または DWG/DXF を送信して、機械工や QC が簡単に読み取り、マークアップできるようにします。
明示的な図面により、サプライヤーは工具、公差、セットアップを最適化し、コストの上昇につながる再設計、スクラップ、緊急の手直しを削減できます。 [jlccnc ]
それらは両方にとって重要です。プロトタイプでは学習と反復のために図面が使用されますが、生産では再現可能な品質と検査基準を確保するために図面が使用されます。 [jlccnc ]
