Toen ik voor het eerst begon met het kopen van CNC-gefreesde onderdelen, was ik ervan overtuigd dat een schone Een 3D CAD-model was alles wat ik nodig had. De realiteit in de winkel corrigeerde die veronderstelling snel. [jlccnc ]
Bij honderden projecten (prototypes, kleine series en productieopdrachten) stelde elke betrouwbare machinist met wie ik samenwerkte dezelfde vraag: 'Heeft u een 2D-tekening met toleranties?' [jlccnc ]
Dat is geen formaliteit. Het is de manier waarop u de pasvorm, functie, kosten en doorlooptijd in de echte wereld beschermt CNC-bewerking.

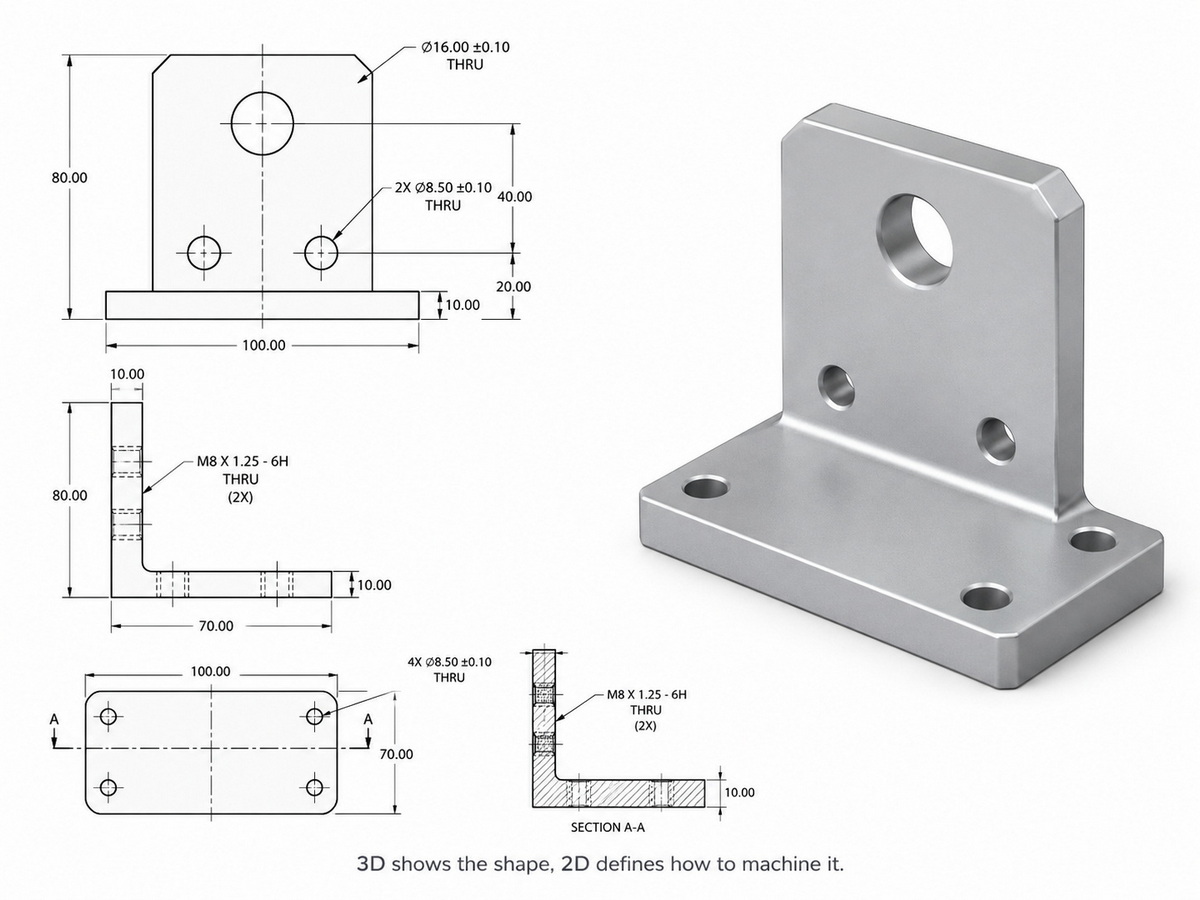

Bij CNC-bewerking is een technische 2D-tekening een afgeplatte, geannoteerde weergave van uw onderdeel, waarmee uw 3D-intentie wordt omgezet in ondubbelzinnige productie-instructies.
Het vormt een aanvulling op uw 3D CAD-model door kritische afmetingen, toleranties, oppervlakteafwerkingen, materialen, schroefdraden en inspectie-eisen te definiëren op een manier die zowel machinisten als kwaliteitsteams kunnen uitvoeren en verifiëren. [jlccnc ]
Typische elementen zijn onder meer: [jlccnc ]
- Orthografische weergaven (boven, voorkant, zijkant) plus belangrijke secties
- Afmetingsketens en GD&T-bijschriften
- Opmerkingen over oppervlakteruwheid, warmtebehandeling, coatings
- Draadspecificaties en gatentabellen
- Titelblok met revisie, eenheden en materiaal
Goed gemaakte tekeningen verminderen de dubbelzinnigheid, wat de belangrijkste oorzaak is van vertragingen, herbewerking en geschillen tussen engineering en productie. [jlccnc ]
Gebaseerd op zowel de praktijk in de sector als de richtlijnen die veel online CNC-services bieden, zijn er duidelijke scenario's waarin een 2D-tekening niet optioneel is, maar verplicht. [jlccnc ]
Als uw ontwerp interne of externe schroefdraden bevat , is een 2D-tekening vereist om mismatches en afval te voorkomen. [jlccnc ]
U moet opgeven:
- Draadstandaard (bijv. M8 × 1,25, 1/4-20 UNC)
- Klasse van pasvorm
- Diepte van de draad en verzink/afschuiningsdetails
- Eventuele vereisten voor draadontlasting
Zonder deze details worden machinisten gedwongen te raden en loopt u het risico onderdelen te ontvangen die eenvoudigweg niet in elkaar passen. [jlccnc ]
Wanneer maattoleranties van belang zijn, zelfs voor een handvol elementen, wordt een 2D-tekening de primaire referentie. [jlccnc ]
Een robuuste tekening definieert:
- Algemene tolerantie (bijv. ±0,1 mm tenzij anders vermeld)
- Nauwe toleranties op kritische afmetingen
- GD&T-toelichtingen voor vlakheid, positie, concentriciteit, enz.
Online CNC-leveranciers werken vaak standaard met standaard bewerkingstoleranties van ongeveer ±0,1 mm, en vertrouwen op uw tekening om te identificeren waar strengere limieten (zoals ±0,01 mm) van toepassing zijn. [jlccnc ]
Als bepaalde oppervlakken verschillende oppervlakteafwerkingen of -behandelingen vereisen , is de tekening de enige praktische plek om dit vast te leggen op een manier waarop inspectie kan volgen. [jlccnc ]
Voorbeelden:
- Ra 0,8 µm op afdichtingsoppervlakken
- Anodiseren alleen aan de buitenkant
- Grondoppervlakken voor lagerpassingen
Door deze vereisten duidelijk uit te drukken in een 2D-tekening, kan uw CNC-partner het onderdeel door de juiste bewerkings-, afwerkings- en inspectiestappen leiden. [jlccnc ]
De meeste CNC-winkels en onlineplatforms zijn flexibel wat betreft formaten, maar een paar standaarden domineren.
Algemeen aanvaarde 2D-formaten zijn onder meer:
- DWG – Native AutoCAD-tekeningformaat, veel gebruikt in mechanisch ontwerp en machinale bewerking.
- DXF – Uitwisselingsformaat voor 2D-gegevens, compatibel met de meeste CAD/CAM-software.
- PDF – Ideaal voor offertes, goedkeuringen en referenties op de werkvloer, omdat de lay-out behouden blijft en gemakkelijk te bekijken is.
- TIFF – Rasterformaat met hoge resolutie, af en toe gebruikt voor archivering of oudere tekeningen.
- SVG – Vectorgebaseerd formaat geschikt voor 2D-afbeeldingen die moeten worden geschaald zonder vervorming, hoewel minder gebruikelijk op de werkvloer.
In de praktijk sturen engineers vaak een combinatie mee: STEP/Parasolid voor 3D-geometrie plus een PDF of DWG voor de technische tekening. [jlccnc ]
Een 2D-tekening van professionele kwaliteit is meer dan een foto; het is het contract tussen ontwerp en productie. [jlccnc ]
2D-tekeningen vormen de gezaghebbende bron voor de vorm, grootte en relaties tussen objecten. [jlccnc ]
- Algemene afmetingen en envelopformaat
- Relatieve posities van gaten, sleuven en zakken
- Kritieke afstemmingen tussen paringskenmerken
Wanneer inspectieteams onderdelen controleren, gebruiken ze de tekening als wettelijke referentie, en niet alleen het 3D-bestand. [jlccnc ]
Een goede tekening toont niet alleen cijfers, maar definieert ook hoe kenmerken moeten worden gemeten. [jlccnc ]
Dit omvat:
- Datumstructuur (primair, secundair, tertiair)
- Basislijn- of kettingafmetingen
- Verwijzingen naar meetpunten of inspectiearmaturen
Een duidelijke maatvoering zorgt ervoor dat zowel u als uw leverancier op dezelfde manier meten, wat essentieel is om geschillen te voorkomen. [jlccnc ]

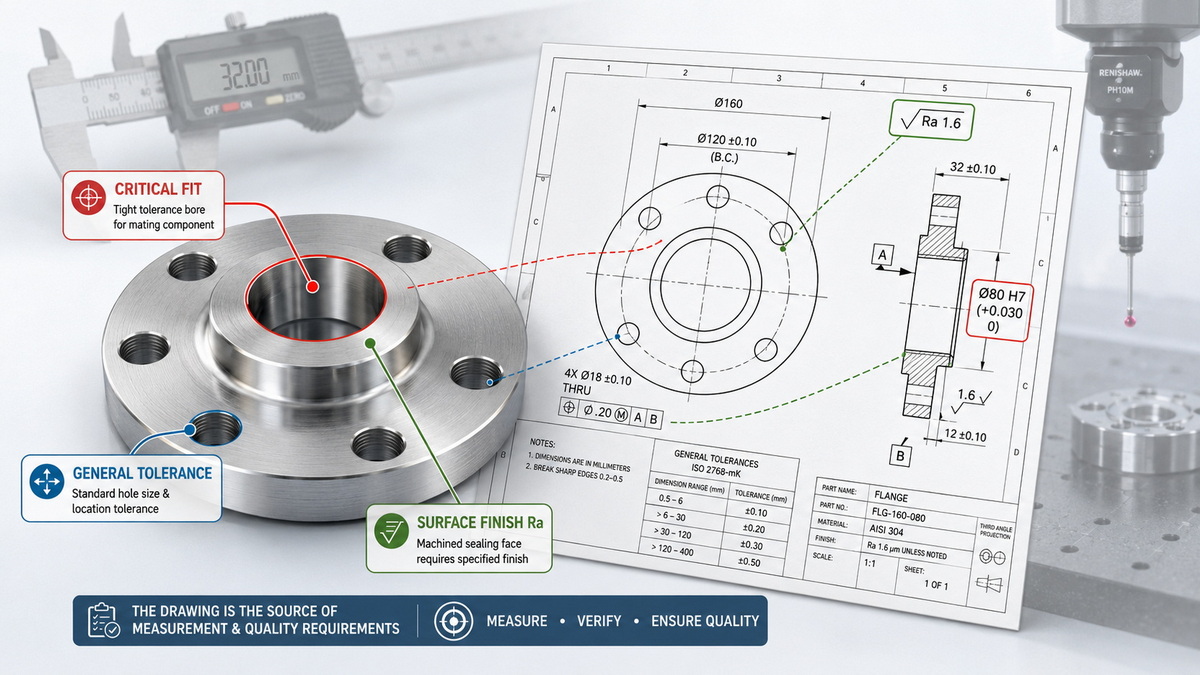

Toleranties specificeren de toegestane variatie voor elke dimensie en functie. Nauwere toleranties verhogen direct de bewerkingstijd, gereedschaps- en inspectiekosten. [jlccnc ]
Je tekening moet: [jlccnc ]
- Pas algemene toleranties toe voor niet-kritieke kenmerken
- Reserveer nauwe toleranties voor echt functionele oppervlakken
- Definieer oppervlakteruwheid en vlakheid waar de prestaties ervan afhangen
Veel deskundige leveranciers merken op dat de tolerantienauwkeurigheid evenzeer afhankelijk is van duidelijke specificaties in de tekening als van inspectieapparatuur. [jlccnc ]
2D-tekeningen bevatten vaak materiaalbijschriften en gerelateerde eigenschappen: [jlccnc ]
- Basismateriaal (bijvoorbeeld 6061-T6 aluminium, 304 roestvrij staal)
- Hardheidsbereiken als warmtebehandeling vereist is
- Coatings (anodiseren, beplating, schilderen) en kleurspecificaties
Deze informatie is bepalend voor de gereedschapskeuzes, snijparameters en stroomafwaartse processen zoals warmtebehandeling en oppervlakteafwerking. [jlccnc ]
Terwijl CAM-software gereedschapspaden afhandelt, vertrouwen machinisten nog steeds op de tekening voor proceskritische opmerkingen : [jlccnc ]
- Max/min straal in binnenhoeken
- Geen scherpe randen / ontbraamvereisten
- Voorkeur voor bewerkingsrichting of klemvlakken
Sommige werkplaatsen gebruiken ook tekeningen om te verifiëren dat ze de juiste gereedschapstypen gebruiken, zoals vingerfrezen, boren en vormgereedschappen, vooral bij nauwe toleranties of complexe onderdelen. [jlccnc ]
Als een onderdeel deel uitmaakt van een groter geheel, laat de tekening vaak zien hoe het samenwerkt met de rest van het systeem. [jlccnc ]
Dit kan het volgende omvatten:
- Verwijzing naar overeenkomende onderdeelnummers
- Fitklassen voor assen en boringen
- Opmerkingen over perspassingen, slippassingen of spelingspassingen
Door deze context te communiceren, begrijpt uw CNC-partner welke dimensies bedrijfskritisch zijn. [jlccnc ]
Ten slotte fungeren 2D-tekeningen als de ruggengraat van kwaliteitscontrole en teamoverschrijdende communicatie . [jlccnc ]
- QC-teams bouwen inspectieplannen op basis van de afmetingen en toleranties
- Leveranciers kunnen tekeningen markeren tijdens DFM-reviews
- Beide partijen kunnen revisies en wijzigingsgeschiedenis volgen
Zonder een goede tekening worden de meeste geschillen over onderdelen die 'buiten de tolerantie vallen' moeilijk op te lossen. [jlccnc ]
Vanuit een kosten- en risicoperspectief zijn 2D-tekeningen geen overheadkosten, maar een hulpmiddel met een grote hefboomwerking . [jlccnc ]
Dubbelzinnige ontwerpen creëren afval. Elk afgedankt onderdeel gaat gepaard met verloren materiaal, machinetijd en planning. [jlccnc ]
Door toleranties, afwerkingen en kritische afmetingen vooraf te verduidelijken, vermindert u:
- Misinterpretaties over draaddiepte of klasse
- Onjuiste oppervlaktebehandelingen
- Verkeerd uitgelijnde gatposities en interferentie
Online CNC-services benadrukken dat het verstrekken van een 2D-tekening met expliciete tolerantieaanduidingen hen in staat stelt de inspectienormen aan te passen voordat de productie begint, wat direct nabewerking en uitval vermindert. [jlccnc ]
Wanneer u zowel een 3D-model als een goed gestructureerde tekening verzendt , kunnen ervaren machinisten veel nuttiger feedback geven over Design for Manufacturability. [jlccnc ]
Ze kunnen bijvoorbeeld het volgende voorstellen: [jlccnc ]
- Vergroten van de interne hoekradii om te passen bij standaard gereedschapsgroottes
- Versoepeling van onnodig nauwe vlakheidstoleranties
- Verdikkende dunne wanden die tijdens de bewerking kunnen klapperen of vervormen
Deze kleine aanpassingen, op basis van uw tekening, kunnen de bewerkingstijd en -kosten aanzienlijk verlagen. [jlccnc ]
CNC-leveranciers, vooral online platforms, vertrouwen op duidelijk gedefinieerde vereisten om nauwkeurige offertes en betrouwbare doorlooptijden te genereren . [jlccnc ]
Wanneer uw tekening voltooid is, kunnen ze: [jlccnc ]
- Schat de verwerkingstijd nauwkeuriger
- Selecteer realistische inspectiestappen
- Plan capaciteit en verzending met minder onbekenden
Dat is de reden waarom veel onlinediensten openlijk stellen dat voorspelbare doorlooptijden en prijzen voortkomen uit procescontrole en documentatie, en niet uit fysieke nabijheid. [jlccnc ]
Vanuit een UX- en leveranciersperspectief volgen hier praktische richtlijnen voor ingenieurs die tekeningen voorbereiden voor CNC-bewerkingspartners in China of wereldwijd. [jlccnc ]
Organiseer uw tekening zodat cruciale informatie in één oogopslag zichtbaar is.
- Plaats het primaire aanzicht in het midden
- Voeg alleen sectieweergaven toe waar dat nodig is
- Houd titelblok, materiaal en revisie duidelijk zichtbaar
- Gebruik consistente lijntypen en lettertypen
Zorg ervoor dat de tekening niet rommelig wordt met overbodige aanzichten of overlappende afmetingen die de interpretatie vertragen. [jlccnc ]
Het dimensioneren van elke rand ziet er misschien precies uit, maar brengt machinisten en inspecteurs vaak in verwarring. Functionele dimensionering richt zich op de manier waarop het onderdeel wordt gebruikt. [jlccnc ]
- Begin met referentiepunten die overeenkomen met de assemblagebeperkingen
- Dimensioneer gatenpatronen op een gemeenschappelijk referentiepunt, niet op randkettingen
- Reserveer nauwe toleranties voor kenmerken die de pasvorm, afdichting of prestaties beïnvloeden
Deze aanpak levert onderdelen op die in het veld werken, en niet alleen op papier. [jlccnc ]
Definieer alleen een algemene tolerantie-opmerking en speciale gevallen waar dat nodig is. [jlccnc ]
Bijvoorbeeld:
- 'Tenzij anders aangegeven: ±0,1 mm; hoeken ±0,5°'
- Specifieke nauwere toleranties benadrukt bijna kritische afmetingen
Deze balans helpt u zowel over-engineering (wat de kosten opdrijft) als onderspecificatie (wat het risico verhoogt) te vermijden. [jlccnc ]
Als u met een specifieke CNC-leverancier werkt, controleer dan hun ontwerprichtlijnen op voorkeurstoleranties, minimale wanddikte en standaardkenmerken. [jlccnc ]
Door uw tekenconventies af te stemmen op hun mogelijkheden, kunt u: [jlccnc ]
- Minder ontwerpwijzigingen laat in het proces
- Snellere offertes en planning
- Betere first-pass-opbrengst bij productieruns
Ingenieurs kiezen tegenwoordig vaak tussen lokale machinewerkplaatsen en online CNC-bewerkingsdiensten bij de inkoop van CNC-onderdelen. Tekeningen spelen een iets andere, maar even cruciale rol in beide modellen. [jlccnc ]
| Aspect | Lokale machinewerkplaats | Online CNC-service |
|---|---|---|
| Primair gebruik van tekenen | Begeleiding op de werkvloer, informele DFM | Formele DFM-controles, geautomatiseerde offertes, QC-planning |
| Tolerantie interpretatie | Vaak gebaseerd op relaties en projecten uit het verleden | Gebaseerd op schriftelijke toelichtingen en gestandaardiseerde inspectieregels |
| Communicatiestijl | Persoonlijke gesprekken, telefoontjes | Online portals, opmerkingen, gestructureerde offerteaanvragen |
| Risico van aannames | Lager bij langdurige relaties | Lager wanneer tekeningen expliciet en volledig zijn |
Lokale winkels leunen meer op face-to-face discussies, terwijl online CNC-aanbieders sterk afhankelijk zijn van duidelijke digitale documentatie , vooral uw 2D-tekeningen, om de risico's op grote schaal te verminderen. [jlccnc ]
Als precisieproductiepartner beschouwt een volwassen CNC-leverancier uw 2D-tekening als de ruggengraat van de gehele projectlevenscyclus. [jlccnc ]

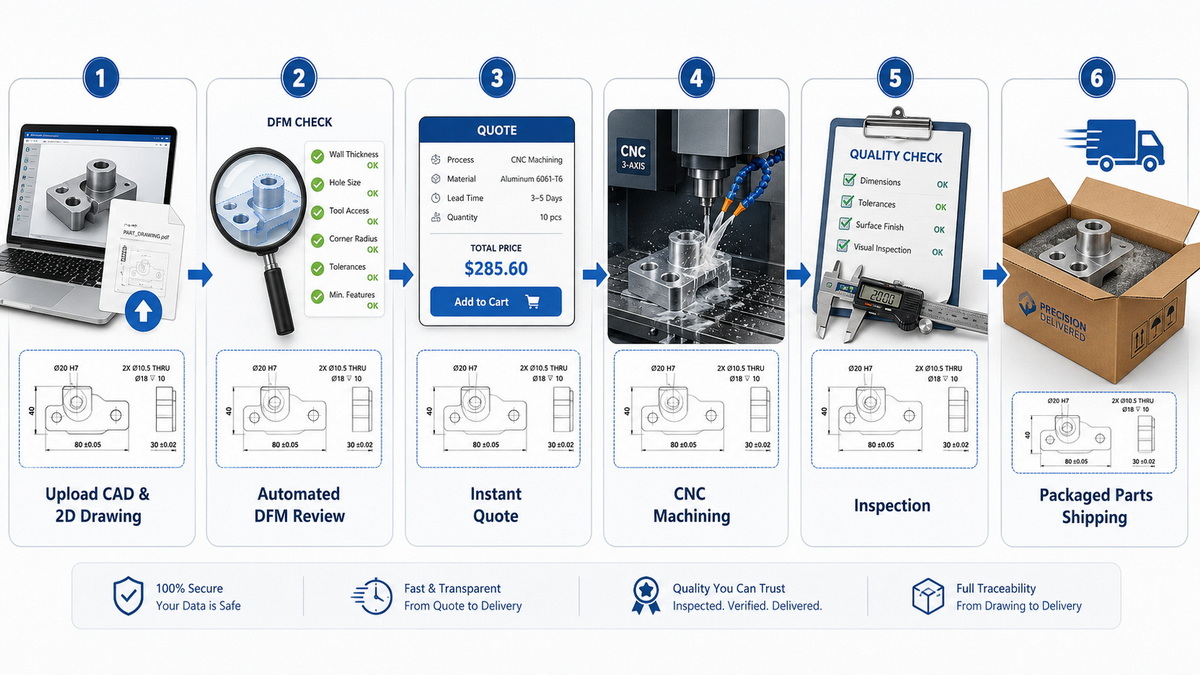

Een typische interne workflow omvat: [jlccnc ]
1. Offertefase – Engineering beoordeelt CAD en tekeningen op haalbaarheid, materialen en tolerantie-impact op de kosten.
2. DFM-feedback – Suggesties voor radius, wanddikte en tolerantieversoepeling waar mogelijk.
3. Procesplanning – Selectie van machines, gereedschappen en armaturen op basis van tekeningvereisten.
4. Inspectie tijdens het proces – Operators en QC-teams meten tijdens de bewerking met behulp van de tekening als referentie.
5. Eindinspectie en rapportage – Maatrapporten en materiaalcertificaten worden gegenereerd op basis van de tekeningspecificaties.
Voor wereldwijde klanten is deze procescontrole – nauw verbonden met 2D-documentatie – wat CNC-bewerking op afstand concurrerend maakt met, en vaak voorspelbaarder is dan, puur lokale opties. [jlccnc ]
Als uw volgende CNC-project nog steeds alleen een 3D CAD-model heeft, is dit het moment om te investeren in een duidelijke, CNC-ready 2D-tekening voordat u onderdelen opstuurt voor een offerte. [jlccnc ]
Door schroefdraad, toleranties, oppervlakteafwerkingen en materiaaldetails expliciet te definiëren, geeft u uw productiepartner alles wat hij nodig heeft om uiterst nauwkeurige onderdelen te leveren tegen voorspelbare kosten en doorlooptijd, ongeacht of deze zich aan de andere kant van de stad of over de hele wereld bevinden. [jlccnc ]
Als u samenwerkt met een leverancier van precisieproductie in China, deel dan zowel uw 3D CAD-bestanden als gedetailleerde 2D-tekeningen en vraag om DFM-feedback voordat u de productie afsluit. Dit is de snelste manier om uw project minder risico te laten lopen en een procesgestuurd partnerschap op de lange termijn op te bouwen. [jlccnc ]
Ja. 3D-modellen definiëren de geometrie, maar 2D-tekeningen definiëren toleranties, afwerkingen en inspectiecriteria, die essentieel zijn voor de kosten, kwaliteit en herhaalbaarheid. [jlccnc ]
Focus op materiaal, kritische afmetingen, toleranties, oppervlakteafwerkingen, schroefdraadspecificaties en een duidelijke referentiestructuur, plus eventuele speciale montage- of inspectie-aantekeningen. [jlccnc ]
Meestal stuurt u een STEP/Parasolid-bestand voor de 3D-geometrie en een PDF of DWG/DXF voor de 2D-tekening, zodat machinisten en QC deze gemakkelijk kunnen lezen en markeren.
Met expliciete tekeningen kunnen leveranciers de gereedschappen, toleranties en opstellingen optimaliseren, waardoor herontwerpen, uitval en noodherbewerkingen worden verminderd die anders de kosten zouden opdrijven. [jlccnc ]
Ze zijn voor beide van cruciaal belang. Prototypes vertrouwen op tekeningen voor leren en iteratie, terwijl de productie deze gebruikt om herhaalbare kwaliteits- en inspectienormen vast te leggen. [jlccnc ]
