Bøying av rustfrie stålrør: prosesser, designtips og ekspertens beste praksis for presisjonsresultater

Visninger: 254 Forfatter: U-Need Publiseringstid: 2026-06-29 Opprinnelse: nettsted

Bøying av rustfritt stålrør er en prosess med høy presisjon som krever riktig verktøy, nøye oppsett og en klar forståelse av materialoppførsel. Når det gjøres på riktig måte, leverer det ren geometri, konsistent flytytelse og langsiktig holdbarhet i bransjer som bilindustri, medisinsk utstyr, HVAC, matforedling og industrielt utstyr. [youtube ]

I denne veiledningen bygger vi om emnet fra et ingeniør- og produksjonsperspektiv. Du vil lære de viktigste bøyemetodene, designregler, vanlige feil, inspeksjonstrinn og praktiske måter å forbedre delens kvalitet på før produksjonen starter. [rapiddirect ]

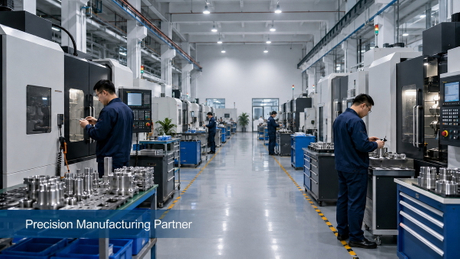

Presisjonsrørbøyingsverksted

Hvorfor rustfrie stålrør er vanskelige å bøye

Rustfritt stål er sterkt, korrosjonsbestandig og mye brukt, men de samme egenskapene gjør det vanskeligere å forme enn mykere metaller. Dens høyere styrke betyr at det kreves mer kraft under bøying, og dens elastiske gjenoppretting gjør tilbakefjæring til et stort problem. [youtube ]

Hvis bøyeprosessen ikke kontrolleres nøye, kan røret ovales, rynkes, flate ut eller ikke oppfylle den nødvendige vinkelen. For presisjonsdeler kan selv et lite avvik påvirke forsegling, montering og endelig ytelse. [rapiddirect ]

Hoved bøyemetoder

Ulike bruksområder krever forskjellige rørbøyningsmetoder. Det beste valget avhenger av veggtykkelse, bøyeradius, produksjonsvolum og kosmetiske eller funksjonelle krav.

Metode	Best for	Key fordel	Hovedbegrensning
Roterende trekkbøying	Presisjonsdeler, tette radier, repeterbarhet	Utmerket nøyaktighet og overflatekontroll	Krever dedikert verktøy
Kompresjonsbøyning	Enkle bøyer, rimeligere oppsett	Rask og økonomisk	Mindre presis, mer deformasjonsrisiko
Rullbøyning	Kurver med stor radius	Bra for lange, jevne bøyninger	Ikke ideelt for trange svinger
Manuell rørbøying	Prototyping og småjobber	Fleksibel for arbeid med lavt volum	Operatørferdigheter påvirker kvaliteten

Kompresjonsbøying er fortsatt et vanlig alternativ for enkle jobber, mens roterende trekkbøying ofte foretrekkes for presisjonsrør i rustfritt stål fordi det gir tettere kontroll over bøygeometrien. [youtube ]

Sammenligning av rørbøyningsprosess

Hvordan velge riktig prosess

Den riktige metoden starter med sluttbrukskravene. Et sanitærrør for en næringsmiddellinje har andre krav enn et dekorativt rør for møbler eller en hydraulikkledning i industriutstyr. I praksis bør ingeniører evaluere bøyeradius, toleranse, rørdiameter, veggtykkelse og hvor mye tilbakeslag materialet sannsynligvis vil vise. [rapiddirect ]

For høypresisjonssammenstillinger er roterende trekkbøying vanligvis det sikreste valget. For enklere former eller lavere budsjetter, kan kompresjonsbøyning være akseptabelt hvis designet tillater litt mer variasjon.

Designregler som forbedrer bøyekvaliteten

God bøyekvalitet starter på tegnestadiet. De mest pålitelige produksjonsresultatene kommer fra design som respekterer materialets formingsgrenser og maskinens evner. [rapiddirect ]

Bruk disse reglene tidlig i utformingen:

- Hold bøyeradius generøs når det er mulig.

- Unngå å plassere bend for nær tubeender.

- Spesifiser klare toleransekrav for vinkel, ovalitet og senterlinjedimensjoner.

- Bekreft om røret skal bøyes før eller etter sveising, skjæring eller overflatebehandling.

- Planlegg for tilbakespring i verktøyoppsettet.

Som en praktisk regel øker strammere bend stress og øker risikoen for forvrengning. En mer konservativ radius forbedrer vanligvis produksjonsevnen og konsistensen.

Viktige oppsettstrinn før bøying

Før produksjonen starter må røret klargjøres riktig. Et rent kutt, riktig rørstørrelse og nøyaktig merking er avgjørende for repeterbare resultater. [youtube ]

En pålitelig oppsettprosess inkluderer:

1. Kutt røret firkantet.

2. Fjern grader fra begge ender.

3. Bekreft riktig bøyedyse for rørdiameteren.

4. Merk bøyestedet tydelig.

5. Kontroller verktøyets nullposisjon og vinkelreferanse.

6. Test for tilbakefjæring med en prøvedel.

Kildematerialet understreker også viktigheten av å bruke riktig rørkutter og gjøre rene, firkantede kutt, siden dårlig forberedelse kan føre til monteringsproblemer senere. [youtube ]

Springback og hvorfor det betyr noe

Springback er en av de viktigste utfordringene ved bøying av rustfritt stålrør. Etter at belastningen er fjernet, har røret en tendens til å komme seg litt tilbake, noe som betyr at den endelige vinkelen kan være mindre enn vinkelen som er satt på maskinen. [youtube ]

Dette er grunnen til at operatører ofte bøyer seg litt over målvinkelen. For eksempel, hvis den nødvendige bøyningen er 90 grader, kan det hende at verktøyet må stilles litt over 90 grader slik at delen legger seg i riktig sluttvinkel etter utløsning. Den nøyaktige kompensasjonen avhenger av karakter, veggtykkelse, radius og maskinoppsett. [youtube ]

Springback og defektkontroll

Vanlige defekter og deres årsaker

Selv erfarne team kan støte på defekter hvis prosessen ikke er godt kontrollert. Å forstå årsaken til hver defekt gjør feilsøkingen mye raskere. [rapiddirect ]

Vanlige feil inkluderer:

- Utflating eller ovalitet , vanligvis forårsaket av overdreven kraft eller en ustøttet bøyeradius.

- Rynker , ofte knyttet til kompresjon på den indre bøyeveggen.

- Sprekking , som kan oppstå hvis materialet er overarbeidet eller radiusen er for stram.

- Vinkelfeil , vanligvis forårsaket av tilbakefjæring eller dårlig maskinkalibrering.

- Overflatemerking , ofte fra verktøyslitasje eller forurensning.

Å forhindre disse problemene er vanligvis billigere enn å reparere dem i etterkant.

Inspeksjon og kvalitetskontroll

Kvalitetskontroll bør være en del av bøyeprosessen, ikke en ettertanke. Etter bøying bør delen kontrolleres for vinkelnøyaktighet, dimensjonskonsistens og kompatibilitet med de tiltenkte beslagene. [youtube ]

For monteringsbaserte monteringer må slangene og koblingspunktene verifiseres nøye. Kildeinnholdet noterer bruken av en gapinspeksjonsmåler for å kontrollere om en kompresjonskobling er tilstrekkelig strammet. Denne typen verifisering bidrar til å forhindre lekkasjer og reduserer etterarbeid. [youtube ]

En sterk inspeksjonsrutine bør omfatte:

- Bøyevinkelmåling.

- Kontroll av senterlinjedimensjoner.

- Overflateinspeksjon for riper eller bulker.

- Ovalitetsmåling for kritiske applikasjoner.

- Tilpasningstesting med sammenkoblingskomponenter.

Industriapplikasjoner

Bøying av rustfrie stålrør brukes på tvers av et bredt spekter av sektorer fordi materialet er slitesterkt, hygienisk og korrosjonsbestandig. Ytelsen gjør den spesielt verdifull i systemer der pålitelighet er viktig. [rapiddirect ]

Typiske bruksområder inkluderer:

- Sammenstillinger av medisinsk utstyr.

- Foredlingslinjer for mat og drikke.

- Eksos- og væskesystemer for biler.

- VVS og kjølerør.

- Industrielt maskineri og kontrollsystemer.

På hvert av disse områdene er presisjon ikke bare en kvalitetsfunksjon; det er et funksjonskrav.

Ekspertråd for bedre resultater

Fra et produksjonssynspunkt kommer de beste bøyeresultatene fra å kombinere smart design med disiplinert prosesskontroll. Den vanligste årsaken til feil er ikke selve maskinen, men mangelen på koordinering mellom designhensikt og utførelse på butikkgulvet.

Her er tre anbefalinger på ekspertnivå:

– Design bøyer seg rundt maskinens reelle kapasitet, ikke det teoretiske idealet.

- Valider en første artikkel før du starter en full serie.

- Arbeid med en leverandør som forstår både formingsadferd og nedstrøms monteringsbehov.

Det er også her en presisjonsproduksjonspartner som U-Need kan tilføre verdi. Når prosjektet ditt involverer tilpassede presisjonsdeler, verktøy eller platemetallkomponenter, vil integrering av rørkrav med den bredere produksjonsplanen bidra til å redusere risiko og forbedre leveringskonsistensen.

Call to Action

Hvis prosjektet ditt krever presisjonsrørbøyning, spesialtilpassede metalldeler eller integrert produksjonsstøtte, samarbeid med en leverandør som kan administrere design, verktøy og produksjon under én arbeidsflyt. U-Need hjelper globale merker og produsenter å gjøre komplekse krav til pålitelige, produksjonsklare deler.

FAQ

1. Hva er den beste metoden for å bøye rør av rustfritt stål?

Roterende trekkbøying er vanligvis det beste valget for presisjonsarbeid fordi det gir sterk kontroll over radius, vinkel og repeterbarhet. [rapiddirect ]

2. Hvorfor fjærer rustfritt stålrør tilbake etter bøyning?

Rustfritt stål har elastisk gjenvinning, slik at det delvis går tilbake til sin opprinnelige form etter at lasten er fjernet. Derfor trenger bøyninger ofte litt overbøyning. [youtube ]

3. Hvordan forhindrer du utflating under rørbøyning?

Bruk riktig dyse, velg en passende bøyeradius, og unngå å tvinge røret utover dets formingsgrenser. Godt verktøy og støtte er avgjørende. [rapiddirect ]

4. Kan kompresjonsbøyning brukes til rustfritt stål?

Ja, men det er generelt bedre for enklere bruksområder der svært små toleranser ikke er kritiske. Presisjonsjobber drar vanligvis nytte av roterende trekkbøying. [rapiddirect ]

5. Hva bør sjekkes etter bøying?

Inspiser bøyningsvinkelen, overflatetilstanden, ovaliteten og passformen med sammenkoblende komponenter. For kompresjonsfittings, verifiser riktig tiltrekking og forseglingskvalitet. [youtube ]
