3-axlig CNC-fräsning är fortfarande ett av de mest kostnadseffektiva och pålitliga sätten att producera precisionskomponenter, speciellt för plana och 2,5D-geometrier i metall och plast. Den erbjuder snäva toleranser, snabb omsättning och stark ROI för OEM-köpare, varumärkesägare och industriella tillverkare när den tillämpas med robust ingenjörskonst och processkontroll.
3-axlig CNC-fräsning är en subtraktiv bearbetningsprocess där skärverktyget rör sig längs tre linjära axlar - X, Y och Z - medan arbetsstycket förblir fixerat på maskinbordet. X-axeln styr vänster-höger-rörelsen, Y-axeln hanterar rörelse fram och bak och Z-axeln flyttar verktyget upp och ner för att definiera djupet.

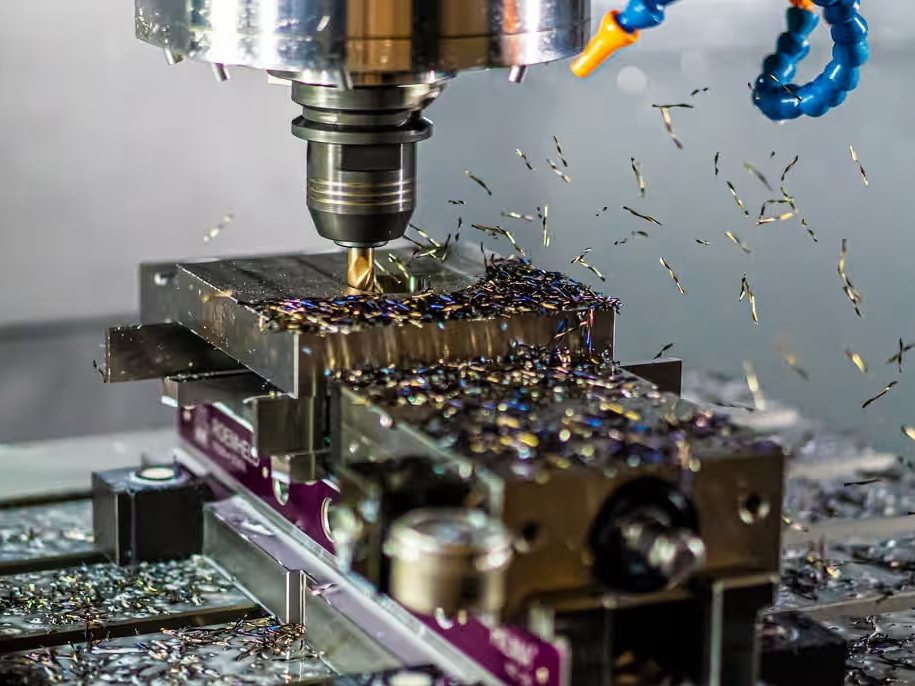

Med denna konfiguration närmar sig skärverktyget vanligtvis arbetsstycket ovanifrån, vilket gör det idealiskt för bearbetning av plana ytor, fickor, slitsar, konturer och borrade hål. Eftersom rörelsen är begränsad till tre vinkelräta axlar är 3-axlig CNC-fräsning enkel att programmera, stabil i produktionen och mycket repeterbar för standarddelarnas geometrier.
Den 3-axliga fräsprocessen börjar med en 3D CAD-modell eller 2D-ritning av detaljen, som importeras till CAM-programvaran för att generera verktygsbanor längs X-, Y- och Z-axlarna. Programmeraren väljer verktyg, skärparametrar och bearbetningsstrategier och lägger sedan upp ett CNC-program som maskinstyrenheten kan köra.
På verkstadsgolvet ställer operatören upp arbetsstycket, säkrar det med lämplig fixtur, ställer in arbetsförskjutningar, laddar verktyg och kör programmet. Eftersom verktyget huvudsakligen närmar sig från en enda riktning kräver sidofunktioner ofta ytterligare inställningar eller anpassade fixturer för att komma åt alla ytor på delen.
3-axlig CNC-bearbetning ger en attraktiv kombination av enkelhet, stabilitet och prestanda. För en stor del av industriella komponenter är det det mest rationella valet.
3-axliga maskiner har färre rörliga delar och inga roterande axlar, vilket gör deras mekaniska struktur och styrsystem mindre komplexa. Detta leder till färre potentiella felpunkter, kortare stilleståndstider och mer förutsägbara underhållsscheman under utrustningens livslängd.
Eftersom programmering och drift är enklare än på fleraxliga system är det lättare att utbilda maskinister, standardisera processer och upprätthålla konsekvent kvalitet över skift. Talangpoolen med 3-axlig erfarenhet är också bredare, vilket minskar operativa risker för tillverkarna.
Kapitalkostnaden för ett 3-axligt bearbetningscenter är betydligt lägre än för ett 4-axligt eller 5-axligt system med jämförbar arbetsomslutning och prestanda. Verktyg, fixtur och reservdelar är allmänt tillgängliga och generellt sett mer ekonomiska, vilket håller den totala ägandekostnaden under kontroll.
CAM-programmeringstiden är kortare eftersom programvaran bara behöver hantera linjära rörelser utan komplexa roterande positionerings- eller kollisionskontroller. Detta minskar konstruktionstimmar och ledtid för dataförberedelser, särskilt för prototyper och små till medelstora produktionsserier.
Moderna 3-axliga maskiner är kapabla att hålla snäva toleranser på standardgeometrier i kombination med lämpliga verktyg och kvalitetskontroll. För många applikationer ger 3-axlig bearbetning all den noggrannhet som krävs utan behov av mer komplex utrustning.
Eftersom många industriella delar huvudsakligen består av 2,5D-steg, fickor, hål, slitsar och plana ytor kan 3-axlig bearbetning ge utmärkt dimensionsstabilitet och ytfinish. Speciellt för funktioner uppifrån och ned kan en väloptimerad 3-axlig installation matcha eller överträffa mer komplexa system i konsekvens och repeterbarhet.
3-axlig CNC-bearbetning används i stor utsträckning inom maskin-, fordons-, elektronik- och konsumentproduktindustrin. Den stöder en bred uppsättning material och projekttyper.
- Platta och 2,5D delar som plattor, adapterplattor och monteringsfästen
- Maskinpaneler, lock och flänsar med utskärningar och genomgående hål
- Enkla höljen och kapslingar med försänkningar, urtag och gängade funktioner
- Jiggar, fixturer och inspektionsverktyg för montering och produktionsstöd
- Grundläggande formar och matriser där hålrum och ytor är åtkomliga från toppen
Dessa delar drar nytta av snabb installation, hög repeterbarhet och konkurrenskraftig enhetskostnad, vilket gör 3-axlig bearbetning till ett pålitligt val för OEM- och ersättningskomponenter.
3-axlig CNC-bearbetning kan hantera ett brett utbud av material, inklusive:
- Metaller: aluminiumlegeringar, milda och legerade stål, rostfritt stål, koppar och mässing
- Plast: ABS, PC, POM, PA, PMMA och tekniska polymerer
- Övrigt: vissa kompositer och mjuka material när lämpliga verktyg och parametrar används
Allmänna toleranser på bearbetade metaller faller ofta runt standard industriområden, med snävare toleranser som kan uppnås på kritiska dimensioner genom kontrollerade processer, stabil fixtur och korrekt inspektion. Mjukare material som plast kan kräva optimerade skärparametrar och något lösare toleransband på grund av termisk expansion och flexibilitet.
Att förstå hur 3-axlar kan jämföras med fleraxliga alternativ hjälper ingenjörer och köpare att välja rätt bearbetningsstrategi för varje projekt.

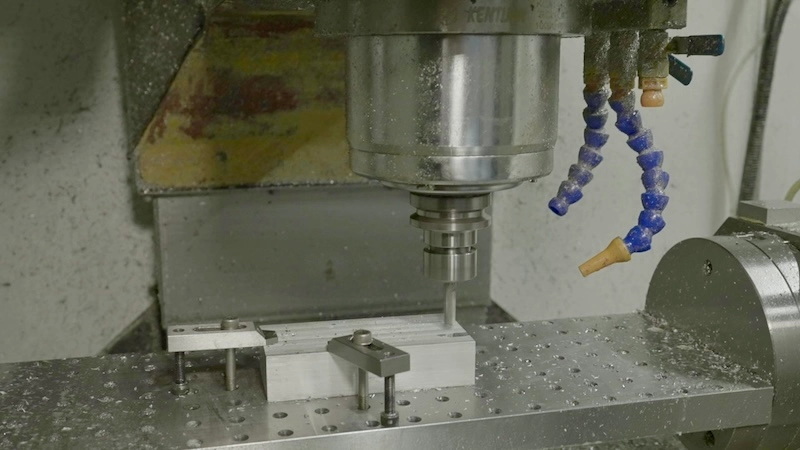

- 3-axlig CNC: Endast linjär X-, Y-, Z-rörelse. Arbetsstycket förblir fixerat; verktyget rör sig. Idealisk för enkelorienterade delar och 2,5D-funktioner.

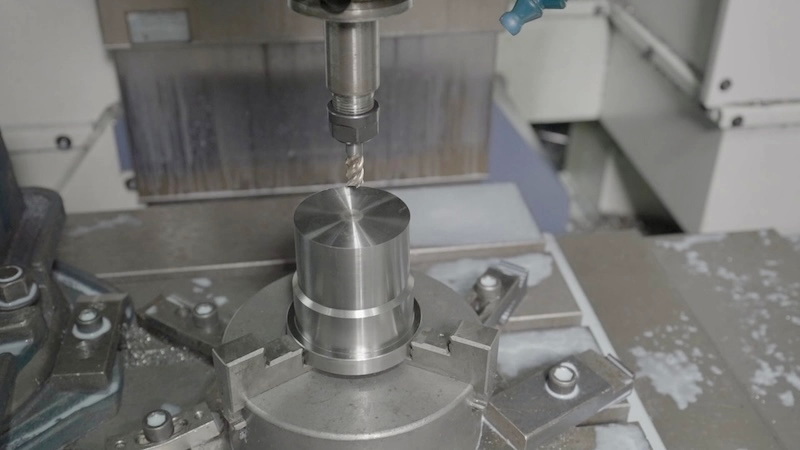

- 4-axlig CNC: X, Y, Z plus en roterande axel (vanligen A eller B) som roterar delen eller verktyget. Detta möjliggör bearbetning runt en dels omkrets med färre inställningar.

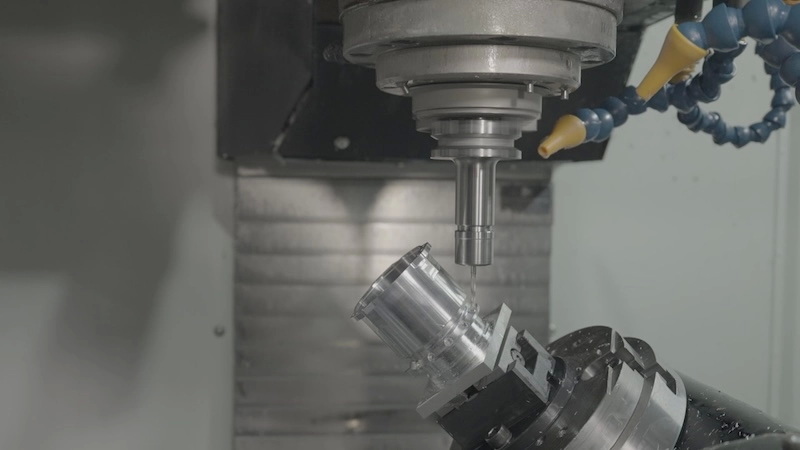

- 5-axlig CNC: X, Y, Z plus två roterande axlar (t.ex. A och B, eller B och C) som tillåter samtidig åtkomst i flera riktningar, idealiskt för komplexa friformsytor och flersidig bearbetning i en uppsättning.
Faktor |
3-Axis CNC |
4-Axis CNC |
5-Axis CNC |
Rörelse |
Linjär X/Y/Z |
X/Y/Z + 1 roterande |
X/Y/Z + 2 roterande |
Geometrier |
Platta & 2.5D delar |
Rotations- och sidofunktioner |
Komplexa konturerade delar |
Inställningar |
Mer för flera sidor |
Färre inställningar |
Ofta enstaka inställningar |
Programmering |
Enkel |
Måttlig komplexitet |
Hög komplexitet |
Investering |
Lägst |
Medium |
Högsta |
Idealisk användning |
Plattor, konsoler, höljen |
Skaft, kammar, gravyrer |
Aerospace, medicinsk, turbin, komplexa formar |
När delar kan nås helt från en enda riktning och inte kräver underskärningar eller sammansatta vinklar, är 3-axlig bearbetning vanligtvis det mest effektiva och ekonomiska alternativet. Som en del av komplexiteten, flersidiga funktioner och toleranskrav ökar, blir 4-axliga och 5-axliga maskiner mer attraktiva.
Att välja rätt tekniknivå är avgörande för att balansera prestanda och kostnad. I många verkliga projekt är 3-axlig bearbetning det mest rationella valet.
För delar som huvudsakligen innehåller:
- Plana ytor och trappstegsprofiler
- Vinkelräta väggar
- Fickor och fack uppifrån och ned
- Standardborrade och gängade hål
3-axlig bearbetning kan tillhandahålla all nödvändig kapacitet. Många delar som verkar komplexa visuellt är i själva verket sammansatta av flera 2.5D-funktioner som inte kräver multi-axlig interpolation.
Exempel inkluderar:
- Monterings- och gränssnittsplåtar
- Fästen med urtag och försänkningar
- Maskinkåpor och paneler med olika öppningar
- Enkla aluminium- eller stålhus utan djupa sidounderskärningar
För prototyper och låga till medelstora volymer utgör ingenjörs- och installationstiden ofta en betydande del av den totala kostnaden. Eftersom 3-axlig programmering och fixering är enklare är det ofta den snabbaste vägen från design till fysiska delar.
Detta gör 3-axlig fräsning väl lämpad för:
- Designvalidering och funktionella prototyper
– Pilotkörningar före massproduktion
- Reservdelar och skräddarsydda engångskomponenter
Ingenjörer kan snabbt iterera konstruktioner, kontrollera monteringskompatibilitet och förfina detaljer utan de overhead som är förknippade med avancerad fleraxlig routing.
I många moderna fabriker används 3-axliga och fleraxliga maskiner tillsammans. En typisk strategi är:
1. Grov eller halvfinish huvudgeometrin på en 3-axlig maskin.
2. Överför delen till en 4-axlig eller 5-axlig maskin endast för funktioner som verkligen kräver ytterligare frihet.
Den här hybridmetoden fokuserar dyr fleraxlig kapacitet på kritiska operationer som komplexa konturer eller svåråtkomliga funktioner, samtidigt som 3-axlig utrustning används för borttagning av bulkmaterial och enklare ytor.
Medan 3-axlig CNC-fräsning är kraftfull och mångsidig, hjälper förståelsen av dess gränser att undvika konstruktions- och kostnadsproblem.
Eftersom 3-axliga maskiner inte roterar delen automatiskt kräver funktioner som finns på olika ytor eller i vissa vinklar manuell omklämning och ytterligare inställningar. Varje installation behöver noggrann justering, sondering och verifiering för att hålla positionsförhållanden inom tolerans.
När antalet installationer ökar, ökar också riskerna för kumulativa fel, arbetstid och fixturkomplexitet. För delar som kräver full åtkomst på fem sidor eller många kritiska sidofunktioner blir fleraxliga lösningar ofta mer effektiva.
Funktioner som:
- Djupa håligheter med smala öppningar
- Underskärningar som gömmer sig bakom väggar
- Släta, kontinuerligt böjda 3D-ytor
- Funktioner i branta sammansatta vinklar
är svåra eller omöjliga att bearbeta effektivt med ren 3-axlig rörelse. Långa, smala verktyg som behövs för djupa fickor kan minska styvheten, sakta ner skärningen och stötytans kvalitet.
I dessa fall kan 4-axlig eller 5-axlig bearbetning ge bättre åtkomst, kortare cykeltider och mer konsekvent finish.
Att tvinga fram mycket komplexa delar på 3-axlig utrustning kräver vanligtvis:
- Speciella fixturer och flera klämriktningar
- Mer manuell inspektion och uppriktningsarbete
- Ökad risk för skrot och omarbetning om något steg är något av
För högmix, lågvolymproduktion med mycket komplexa geometrier, kan den extra arbetskraften, fixturkostnaden och kvalitetsrisken uppväga de initiala besparingarna med att använda en 3-axlig maskin.
För att fullt ut kunna utnyttja 3-axlig CNC-bearbetning måste både design och processplanering anpassas till dess egenskaper.
- Håll viktiga funktioner tillgängliga från en enda huvudriktning när det är möjligt.
- Undvik onödigt djupa, smala fickor; använd stegdjup, större radier eller dela upp funktionen i flera områden.
- Tillämpa snäva toleranser endast för funktioner som direkt påverkar funktion, montering eller tätning.
- Välj material som matchar de erforderliga toleranserna och ytfinishen, med tanke på bearbetbarhet och stabilitet.
- Förenkla former där det är möjligt, som att ersätta små underskärningar med filéer eller fasar som är lätta att bearbeta.
- Använd stel, repeterbar fixtur och minimera antalet återklämmor för att kontrollera positionsfel.
- Välj optimerade skärparametrar (hastighet, matning, skärdjup) för varje material för att balansera verktygets livslängd, precision och cykeltid.
- Implementera robusta inspektionsrutiner med hjälp av bromsok, mätare eller CMM-utrustning för kritiska dimensioner.
- Schemalägg regelbundet underhåll och kalibrering för både maskiner och mätapparater för att bibehålla långsiktig stabilitet.
Ett disciplinerat förhållningssätt till DFM och processkontroll säkerställer att 3-axlig bearbetning konsekvent kan möta krävande dimensionella och funktionella krav.
Att välja mellan 3-axlig, 4-axlig och 5-axlig bearbetning beror på geometri, tolerans, volym och budget. Ett praktiskt sätt att bestämma sig är att ställa några nyckelfrågor:
– Om ja är 3-axlig bearbetning oftast förstahandsvalet.
- Om inte, överväg 4-axliga eller 5-axliga alternativ.
- Huvudsakligen platt eller stegvis med enkla radier: 3-axligt är i allmänhet tillräckligt.
- Skulpterade, friformade eller sammansatta vinklade ytor: fleraxlig bearbetning är mer lämplig.
- Prototyper och låga volymer med måttlig precision: 3-axlar erbjuder vanligtvis den bästa balansen mellan kostnad och tid.
- Höga volymer eller mycket komplexa, högvärdiga delar: 4-axlig/5-axlig kan minska inställningar och manuellt arbete, vilket kompenserar för högre maskinkostnader.
Genom att arbeta med en leverantör som förstår alla tre konfigurationerna kan varje projekt dirigeras till den mest lämpliga processen.
Om du letar efter en pålitlig tillverkningspartner för högprecisionsbearbetade delar, plastkomponenter, silikonprodukter eller metallstämplar, är det viktigt att välja ett team som förstår både design och produktion. På U-NEED arbetar erfarna ingenjörer och tekniker med 3-axlig CNC-bearbetning, fleraxliga lösningar, plast- och silikongjutning och metallstämpling för att stödja internationella varumärken, grossister och tillverkare.
Skicka dina ritningar eller 3D-modeller tillsammans med dina projektkrav, så kommer U-NEED att utvärdera din delgeometri, rekommendera den mest lämpliga processen (3-axlig, 4-axlig, 5-axlig eller stämpling/injektion) och ge en detaljerad offert och DFM-feedback. Detta ingenjörsdrivna tillvägagångssätt hjälper dig att förkorta utvecklingscyklerna, stabilisera kvaliteten och uppnå en bättre balans mellan kostnad och prestanda för varje projekt.
En 3-axlig CNC-fräs är byggd med en tung, styv struktur, hög spindelkraft och precisionsrörelsekontroll utformad för att bearbeta metaller som aluminium, stål och rostfritt stål. En 3-axlig CNC-router använder samma X-, Y- och Z-principer men har en lättare ram och högre färdhastigheter, vilket gör den mer lämpad för trä, plast och kompositer snarare än tungmetallkapning.
Ja, en 3-axlig CNC-maskin kan tillverka komplexa delar så länge som de viktiga funktionerna är tillgängliga från en enda verktygsriktning och geometrin huvudsakligen är 2,5D. Utarbetade mönster av fickor, steg, hål och konturer kan hanteras mycket effektivt; endast funktioner som kräver åtkomst i flera riktningar eller underskärningar kräver verkligen ytterligare axlar.
Typiska industridelar bearbetade på 3-axlig utrustning kan uppfylla standardtoleranser för allmänna ändamål som är lämpliga för de flesta mekaniska applikationer. Med korrekt fixtur, verktygsval och inspektion kan snävare toleranser uppnås på specifika kritiska dimensioner, medan mindre kritiska egenskaper hålls till mer ekonomiska områden.
5-axlig bearbetning blir det bättre alternativet när delen inkluderar komplexa krökta ytor, djupa hålrum i vinklar eller kritiska egenskaper på flera ytor som måste bearbetas i en enda uppsättning. Det är särskilt värdefullt för flyg-, medicin- och turbinkomponenter där ytkontinuitet, positionsnoggrannhet och cykeltid är krävande.
För att kontrollera kostnaderna, håll designen så enkel som funktionellt möjligt, begränsa snäva toleranser till där de verkligen är nödvändiga och se till att funktioner är tillgängliga från en riktning. Att välja bearbetningsbara material, designa för effektiv fixtur och gruppera beställningar i rimliga batchstorlekar hjälper också till att minska installationstiden och enhetsprissättningen.
