Titanbearbetning är avgörande för flyg-, medicin-, energi- och högpresterande industridelar som kräver låg vikt, hög hållfasthet och utmärkt korrosionsbeständighet. Med rätt titankvalitetsval, skärparametrar, verktygs- och bearbetningsstrategi är det möjligt att uppnå stabil produktion, lång livslängd och exakta toleranser samtidigt som kostnaderna hålls under kontroll. U-NEED stödjer globala varumärken, grossister och tillverkare med OEM titanbearbetningstjänster för komplexa komponenter och små till medelstora serier.[1][2][3]
Titanbearbetning använder CNC-fräsning, svarvning, borrning, borrning och andra processer för att ta bort material från titan och dess legeringar för att skapa precisionsdetaljer. Dessa processer måste anpassas till titans speciella egenskaper såsom låg värmeledningsförmåga, hög kemisk reaktivitet och relativt låg elasticitetsmodul.[2][4][5]
Vanliga titanbearbetningsprocesser:
- CNC-fräsning för 3-axliga till 5-axliga prismatiska och friformsdelar.[1][2]
- CNC-svarvning för axlar, ringar och cylindriska flyg- eller medicinska delar.[5][2]
- Borrning, gängning och borrning för djupa hål och höghållfasta gängade funktioner.[2][1]
- Efterbehandlingsoperationer inklusive gradning, polering och ytbehandling.[5][2]
Titan är inte extremt hårt, men dess bearbetbarhet är dålig på grund av hur det beter sig under skärförhållanden. Att förstå dessa mekanismer är det första steget mot robust titan CNC-bearbetning.[3][2]
Huvudorsakerna till att titan är svårt att bearbeta:
- Låg värmeledningsförmåga: Värme stannar nära skäreggen istället för att flöda in i spånet eller arbetsstycket, vilket orsakar hög verktygstemperatur och snabbt slitage.[4][2]
- Hög kemisk reaktivitet: Vid bearbetningstemperaturer tenderar titan att svetsas fast i verktyget, vilket skapar uppbyggd egg och instabil skärning.[6][4]
- Låg elasticitetsmodul: Titan tenderar att avböjas bort från verktyget, vilket ökar prat och dimensionsfel.[4][2]
- Arbetshärdningstendens: Gnidning istället för att skära skapar ett härdat ytskikt som skadar verktyg i senare pass.[6][4]
Att välja rätt titankvalitet är avgörande eftersom mekaniska egenskaper, korrosionsbeständighet och bearbetbarhet skiljer sig markant. Det bästa valet beror på applikationskrav såsom styrka, utmattningslivslängd och regulatoriska standarder.[1][5]
1. Klass 2 (kommersiellt ren):
- God formbarhet och utmärkt korrosionsbeständighet.
- Används i kemisk utrustning, marina komponenter och allmänna industridelar.[7][3]
2. Grad 5 (Ti-6Al-4V):
- Den mest använda titanlegeringen som erbjuder hög hållfasthet och bra utmattningsprestanda.[8][3]
- Standardmaterial för flyg, medicinsk utrustning och högpresterande mekaniska delar.[5][1]
3. Grad 23 (Ti-6Al-4V ELI):
- Extra låg interstitiell version av grad 5, med förbättrad brottseghet och biokompatibilitet.[9][1]
- Idealisk för implantat och kritiska medicinska komponenter eller rymdkomponenter.[1][5]
4. Högtemperaturlegeringar (t.ex. Ti-6242, Ti-5553):
- Designad för flyg- och rymdkomponenter med hög temperatur som kräver styrka vid förhöjda temperaturer.[10][3]
Trots högre bearbetningssvårigheter ger titan exceptionell prestanda där vikt, korrosion och biokompatibilitet är viktigast. När de är designade och bearbetade på rätt sätt överträffar titandelar ofta stål, rostfritt stål och aluminium i krävande miljöer.[11][2]
Viktiga fördelar med titandelar:
- Högt förhållande mellan styrka och vikt: Möjliggör lättviktskomponenter som kan bära höga strukturella belastningar i flyg- och motorsporttillämpningar.[3][2]
- Utmärkt korrosionsbeständighet: Fungerar tillförlitligt i havsvatten, kemisk bearbetning och aggressiva driftsförhållanden.[11][2]
- Biokompatibilitet: Väl lämpad för implantat, kirurgiska instrument och enheter som kommer i kontakt med mänsklig vävnad.[2][1]
- Värme- och utmattningsbeständighet: Behåller styrkan vid förhöjda temperaturer och under cyklisk belastning.[8][3]
Framgång för bearbetning av titan beror på kontroll av värme, spånflöde, vibrationer och verktygsslitage. Dålig kontroll inom något av dessa områden leder snabbt till skrot, stillestånd och alltför höga verktygskostnader.[3][2]
- Lokaliserad värme vid skäreggen orsakar plastisk deformation och beläggningsnedbrytning på verktyg.[4][2]
- Verktygets livslängd sjunker kraftigt om ythastigheten är för hög eller om kylmedelsappliceringen är ineffektiv.[12][3]
- Långa, trådiga spån kan lindas runt verktyget, skada arbetsstycket och öka värmen.[2][5]
- Slam och avböjning uppträder lätt på tunnväggiga eller smala titandelar på grund av lägre styvhet.[4][2]
Exakta skärparametrar beror på titankvalitet, verktygsmaterial, maskinstyvhet och kylvätskesystem, men startfönster hjälper processingenjörer att ställa in sina program. Verifiera och justera alltid på den faktiska maskinen.[13][1]
Typiska startintervall:[14][13]
- Skärhastighet: 30-60 m/min (ca 100-200 SFM) med belagda hårdmetallverktyg.
- Matning per tand: 0,10-0,25 mm/tand, beroende på verktygsdiameter och inställningsstyvhet.
- Axialt skärdjup: 0,5-1,5 mm för finbearbetning och måttlig grovbearbetning.
- Radiellt ingrepp: Föredrar lågt radiellt ingrepp med högre axiellt djup (dynamisk fräsning).
Typiska intervall:[13][3]
- Skärhastighet: 40-80 m/min för belagda hårdmetallskär.
- Matningshastighet: 0,15-0,3 mm/varv för grovbearbetning, lägre för finbearbetning.
- Skärdjup: 1-4 mm för grovbearbetning; 0,2-0,8 mm för efterbehandling.

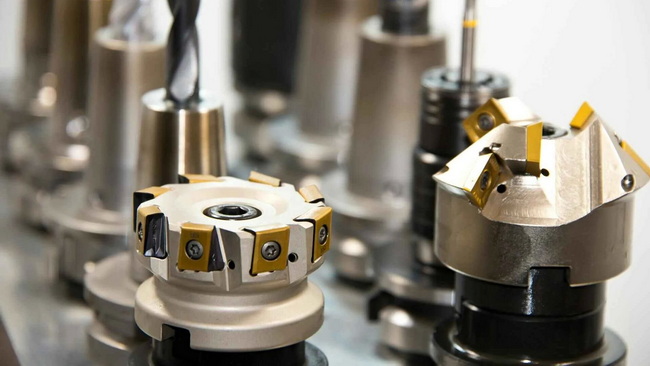

Att välja rätt verktygsmaterial och beläggning är avgörande för att kontrollera slitage och bibehålla dimensionell noggrannhet. Titanbearbetning sätter extrema termiska och mekaniska belastningar på skärverktyg.[15][4]
Effektiva verktygsalternativ:
1. Belagda hårdmetallverktyg:
- TiAlN, AlTiN och liknande högpresterande beläggningar förbättrar värmebeständigheten och slitaget i titan.[16][12]
- Beläggningar minskar friktionen, hjälper till att förhindra uppbyggd kant och skyddar underlaget vid förhöjda temperaturer.[12][4]
2. Geometrier med skarpa positiva rake:
- Sänk skärkrafterna och minska värmeutvecklingen under spånbildning.[15][4]
- Viktigt för att minimera arbetshärdning och undvika verktygsflisning.
3. Speciella pinnfräsar och skär i titan:
- Flöjtdesign och kantförberedelser skräddarsydda för spånevakuering och vibrationskontroll i titanlegeringar.[6][4]
En optimerad kylvätske- och smörjstrategi förlänger verktygets livslängd avsevärt och förbättrar stabiliteten vid titanbearbetning. Kylvätska måste ta bort värme effektivt och stödja tillförlitlig spånevakuering.[15][2]
Bästa metoder för kylvätska och flis:
1. Högtryckskylvätska (HPC):
- Leder kylvätska in i skärzonen, bryter spån och spolar bort dem från verktyget och arbetsstycket.[17][15]
- Tryck på 70 bar eller mer används ofta i flygindustrins titanverksamhet.
2. Högpresterande vätskor:
- Avancerade emulsioner och syntetmaterial med hög smörjförmåga kan öka produktiviteten med cirka 40 % och förlänga verktygets livslängd med 150 % i dokumenterade fallstudier av titan.[18][17]
3. Spånbrytningstekniker:
- Använd spånbrytarskär, hackcykler för borrning och överstegsstrategier utformade för korta, kontrollerade spån.[6][2]
Moderna CAM-strategier och hybridprocesser har förändrat produktiviteten i titanbearbetning. Istället för tung konventionell grovbearbetning, betonar många butiker nu konstant engagemang och kontrollerad värme.[12][8]
- Höghastighetsbearbetning med lågt radiellt ingrepp håller spåntjockleken och verktygsbelastningen konsekvent.[19][13]
- Trochoidala och dynamiska fräsbanor tillåter högre matningshastigheter, minskad värme och förbättrad livslängd vid grovbearbetning av titan.[13][1]
- Laserassisterad bearbetning värmer upp titan, vilket minskar skärkrafterna och tillåter högre hastigheter för vissa legeringar.[8][12]
- Forskning visar att dessa tillvägagångssätt kan förlänga verktygets livslängd med flera gånger jämfört med konventionella processer vid svåra titanbearbetningsoperationer.[12][8]
Bra DFM-beslut minskar bearbetningssvårigheter, cykeltid och total delkostnad. Ingenjörer bör involvera sin bearbetningspartner tidigt för att justera funktionerna innan de låser designen.[5][1]
DFM tips för titan CNC delar:
- Undvik ultratunna väggar och extremt djupa fickor som ökar nedböjningen och prat.[3][2]
- Använd större inre kälradier och undvik skarpa inre hörn för att möjliggöra starkare, styvare verktyg.[1][5]
- Standardisera hålstorlekar och gängformer för att matcha tillgängliga borrar och kranar för titan.[2][1]
- Överväg att dela upp komplexa monolitiska delar i flera komponenter om detta minskar risken och kostnaden för bearbetning samtidigt som prestandakraven uppfylls.[20][3]
Högvärdiga titandelar kräver vanligtvis snäva toleranser och noggrann kontroll av ytintegriteten. Inspektionsplanering bör anpassas till industristandarder för flyg-, medicinska och kritiska industriella komponenter.[8][3]
Typiska kvalitets- och inspektionselement:
- Dimensionella och geometriska toleranser:
- CMM-inspektion för position, planhet, koncentricitet och komplexa GD&T-uttryck.[5][3]
- Ytjämnhet:
- Många titandelar kräver Ra-värden under 1,6 μm på tätnings- eller passande ytor, och ännu lägre för medicinska komponenter.[8][2]
- Icke-förstörande testning (NDT):
- Färgpenetrerande eller andra NDT-metoder för utmattningskritiska delar inom flyg- och medicinsektorn.[3][8]
Titans styrka, låga densitet, korrosionsbeständighet och biokompatibilitet stödjer ett brett spektrum av applikationer. CNC-bearbetning är idealisk för titandelar med lägre volym och hög komplexitet inom flera industrier.[11][2]
Representativa ansökningar:
- Flyg- och rymdindustri: Konstruktionsfästen, landningsställskomponenter, motordelar, sätesramar och hydrauliska beslag.[10][3]
- Medicinskt: Benplattor, skruvar, ledkomponenter, tandimplantat och kirurgiska instrument.[1][2]
- Energi och marin: Offshorekomponenter, ventilhus, pumphus och värmeväxlarelement.[11][2]
- Fordon och industri: Racingkomponenter, höghållfasta fästelement och korrosionsbeständiga beslag och höljen.[20][2]
Tabellen nedan ger en snabb bearbetbarhetsjämförelse mellan titan, legerat stål, rostfritt stål och aluminium. Detta hjälper ingenjörer att förstå varför titan kräver ett annat processfönster.[2][3]
Tabell: Jämförelse av bearbetbarhet av vanliga material
Material |
bearbetbarhet (relativ) |
Typiskt skärhastighetsområde |
Verktygsslitagetendens |
Huvudsakliga fördelar under användning |
Huvudsaklig bearbetningsutmaning |
Titanlegeringar |
Låg |
30-80 m/min |
Hög |
Styrka-till-vikt, korrosion, bioanvändning |
Värmekoncentration, spånkontroll |
Legerade stål |
Medium |
80-180 m/min |
Medium |
Styrka, kostnad, tillgänglighet |
Verktygsslitage vid högre hårdhet |
Rostfria stål |
Medel-låg |
60-140 m/min |
Medium-hög |
Korrosion, temperaturbeständighet |
Arbetshärdning, spånbrytning |
Aluminiumlegeringar |
Hög |
200-600 m/min |
Låg |
Enkel bearbetning, låg densitet |
Uppbyggd kant i hög hastighet |
En kortfattad checklista hjälper ingenjörer och köpare att bekräfta att nyckelfaktorer tas upp innan massproduktion av titan.[15][2]
1. Bekräfta rätt titankvalitet baserat på styrka, miljö och regulatoriska behov.[21][9]
2. Använd dedikerade titanverktyg med lämpliga beläggningar och skarp geometri.[4][12]
3. Ställ in konservativa hastigheter med högre matning per tand för att undvika skavning.[19][13]
4. Applicera högtryckskylvätska och verifiera spånets evakuering vid varje operation.[17][15]
5. Använd dynamiska eller trochoidala fräsningsbanor för effektiv grovbearbetning.[13][1]
6. Maximera styvheten genom att minska verktygets överhäng och använda robust fixtur.[4][2]
7. Övervaka verktygsslitagemönster och justera parametrar eller verktygsbanor efter behov.[12][3]

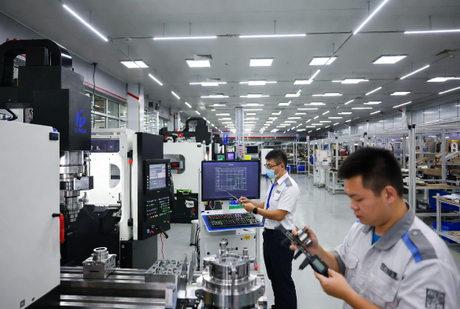

U-NEED är en Kina-baserad OEM-tillverkare som specialiserar sig på bearbetade delar med hög precision, tillverkning av plastprodukter, tillverkning av silikonprodukter och metallstämpling. Denna kombination av processer tillåter U-NEED att stödja kompletta sammansättningar som integrerar titankomponenter med plast-, silikon- eller stansade metalldelar för globala varumärken, grossister och tillverkare.
De viktigaste styrkorna hos U-NEED för titanprojekt:
- Beprövad erfarenhet av titan och andra svårbearbetade material för flyg-, medicinska och industriella tillämpningar.[10][2]
- CNC-fräsnings- och svarvfunktioner lämpliga för prototyper, teknisk validering och produktion av små till medelstora partier.[22][5]
- Integrerade OEM-tjänster inklusive precisionsbearbetning, gjutning och stämpling för att minska antalet leverantörer och samordningsarbete.
- Kvalitetsdrivet tillvägagångssätt med inspektion, materialspårbarhet och ytbehandlingsstöd anpassade till kundstandarder.[23][3]
Om ditt nästa projekt kräver högprecisionsdelar av titan med stabil kvalitet, kontrollerad kostnad och pålitlig ledtid, är det viktigt att välja en specialiserad CNC-bearbetningspartner. U-NEED har ett nära samarbete med internationella OEM-kunder från tidig designgranskning till massproduktion för att optimera tillverkningsbarheten och minska projektrisken.[11][2]
För att komma igång med U-NEED idag:
- Förbered dina 3D-modeller, 2D-ritningar och nyckelkrav (titankvalitet, kvantitet, toleranser och ytfinish).
- Kontakta U-NEED via företagets webbplats eller e-post för att begära en professionell DFM-granskning och offert för titan CNC-bearbetning och relaterade processer.
- Samarbeta med U-NEEDs ingenjörsteam för att förfina designdetaljer, bekräfta processkapacitet och gå effektivt från prototyp till stabil produktion.
Ta nästa steg nu och nå ut till U-NEED för en målinriktad bearbetningslösning i titan som stödjer ditt varumärkes prestanda, tillförlitlighet och time-to-market-mål.
Ja. Titans låga värmeledningsförmåga, höga reaktivitet och större benägenhet att avböja gör det svårare att bearbeta än de flesta rostfria stål, speciellt vid högre hastigheter. Med rätt verktyg, parametrar och kylvätskestrategi är stabil och repeterbar titanbearbetning fortfarande möjlig.[3][2]
För de flesta belagda hårdmetallverktyg är ett användbart startområde 30-60 m/min för fräsning och 40-80 m/min för svarvning. Slutvärden bör justeras baserat på maskinens styvhet, verktygstyp, kylmedelsleverans och krav på ytfinish.[13][3]
Använd vassa, belagda hårdmetallverktyg, upprätthåll konstant spånbelastning, undvik att gnugga och applicera högtryckskylvätska direkt vid skärzonen. Många butiker använder också dynamiska frässtrategier och avancerade kylvätskor som har visat sig öka verktygets livslängd med mer än 100 % i titan.[17][15][12]
Grade 2 (kommersiellt ren) och Grade 5 (Ti-6Al-4V) är de mest använda sorterna för CNC-bearbetning. Grad 23 (Ti-6Al-4V ELI) är särskilt populär i medicinska tillämpningar som kräver hög seghet och biokompatibilitet.[9][5][1]
Ja. Titan CNC-delar monteras ofta med plast-, silikon- och stansade metallkomponenter i komplexa produkter som medicinsk utrustning, fordonsmoduler och industriell utrustning. OEM-leverantörer som U-NEED kan stödja dessa multi-material sammansättningar inom en enda integrerad leveranskedja.[24][2]
